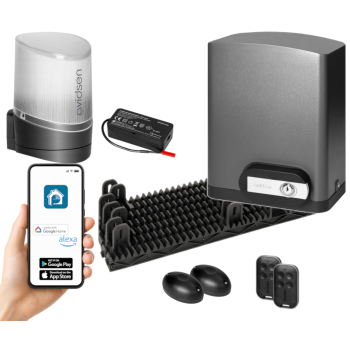

NAPĘD DO BRAMY PRZESUWNEJ 500kg ORNO by avidsen OR-NBR-AV-4461 TOSOS Connect WiFi

Napęd do bramy przesuwnej TOSOS Connect WiFi Orno by avidsen OR-NBR-AV-4461 dedykowany jest do bram przesuwnych wykonanych z drewna, stali, aluminium i PVC.

Cechy produktu:

• płynna i bezpieczna praca bramy o szerokości 8m, wysokości do 2,20 m oraz wadze do 500kg
• możliwość otwierania w prawo lub w lewo
• system detekcji przeszkód do automatycznego zatrzymywania napędu w momencie napotkania przeszkody na drodze bramy
• sygnalizacja świetlna LED do informowania o pracy napędu
• regulacja siły, prędkości i przyspieszenia napędu
• bezproblemowa współpraca z systemami domofonowymi i wideodomofonowymi
• funkcja przejścia pieszego - otwarcie jednego skrzydła bramy dla pieszych użytkowników
• wbudowany czujnik pozycji do zdalnego monitorowania stanu zamknięcia bramy
• sterowanie napędem:
  • pilotem o zasięgu do 80 metrów (w terenie otwartym)
  • WiFi i zdalna obsługa za pomocą aplikacji Avidsen Home (Android / iOS)
  • przy pomocy prostych komend głosowych (kompatybilność z asystentami głosowymi Amazon Alexa i Google Home).

Aplikacja mobilna Avidsen Home (Android / iOS) - sterowanie przez Wi-Fi

• zdalne sterowanie napędem bramy z poziomu smartfona z zainstalowaną aplikacją Avidsen Home (poprzez WiFi) - możliwość zamykania / otwierania bramy
• współpraca z asystentami głosowymi Amazon Alexa i Google Home - zdalne sterowanie za pomocą prostych komend głosowych (np. otwieranie bramy z poziomu samochodu)
• wbudowany czujnik pozycji - zdalny monitoring stanu bramy (otwarta / zamknięta)

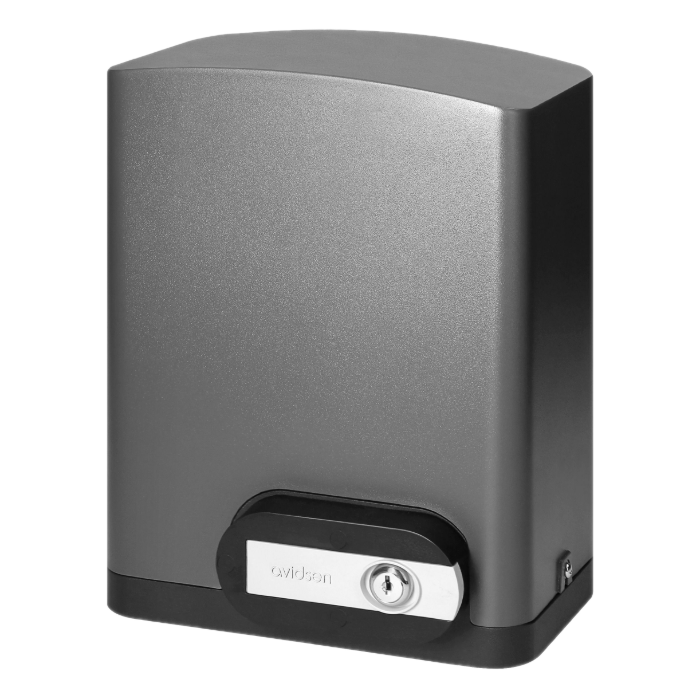

Moduł sterujący - silnik do bramy

• max. moc: 250W
• max. siła: 300N
• obsługuje do 20 pilotów zdalnego sterowania z 1 przyciskiem sterowania bramą i 1 z przyciskiem otwierania częściowego (funkcja furtki)
• napęd 24V, reduktor mechaniczny, elektronika sterująca
• wyjście dla lampy ostrzegawczej 24V DC
• wyjście do zasilania fotokomórek, 3 pary po max. 24V
• wejście dla urządzenia sterującego - możliwość podłączenia domofonu / wideodomofonu
• stopień ochrony IP44 - zastosowania zewnętrzne

3 tryby pracy:

1. Tryb półautomatyczny (tryb 1, domyślny)
   • Zamknięta brama -> aby otworzyć bramę, naciśnij i zwolnij przycisk dla bramy.
   • Otwarta brama -> aby zamknąć bramę, naciśnij i zwolnij przycisk dla bramy.
   • Gdy brama jest w ruchu, można ją zatrzymać, naciskając dowolny przycisk (otwarcie całkowite lub częściowe).
   • Ponowne naciśnięcie przycisku spowoduje ruch bramy w przeciwnym kierunku.
2. Tryb automatycznego zamykania (tryb 2)

• Zamknięta brama: jedno naciśnięcie przycisku (otwarcie całkowite lub częściowe) otwiera bramę, która pozostaje otwarta przez określony czas (regulowany), a następnie zamyka się automatycznie.
• Podczas opóźnienia można anulować automatyczne zamknięcie, naciskając przycisk (otwarcie całkowite lub częściowe). Brama pozostanie otwarta i należy nacisnąć przycisk dla bramy, aby ją zamknąć.
• Gdy brama jest w ruchu, można ją zatrzymać naciskając dowolny przycisk (otwarcie całkowite lub częściowe). Ponowne naciśnięcie przycisku powoduje uruchomienie bramy w przeciwnym kierunku.

3. Tryb przemysłowy (tryb 3) - używany dla ogólnego dostępu do bramy.

• Zamknięta brama -> jedno naciśnięcie przycisku dla bramy otwiera bramę, która pozostaje otwarta przez określony czas (regulowany), a następnie zamyka się automatycznie.

• jeśli podczas otwierania naciśniesz przycisk, polecenie to nie zostanie zatwierdzone.
• jeśli w trakcie opóźnienia czasowego naciśniesz przycisk, zamiast anulować automatyczne zamykanie, opóźnienie czasowe rozpocznie się ponownie od wartości 0.
• jeśli naciśniesz przycisk podczas zamykania, brama zatrzyma się, otworzy z powrotem i rozpocznie automatyczne opóźnienie zamykania.
• możesz kontrolować tylko całkowite otwarcie. Polecenie częściowego otwarcia nie działa

Lampa ostrzegawcza

• informacja świetlna o pracy napędu
• oświetlenie LED max. 4W, miganie kontrolowane przez płytę elektroniczną
• stopień ochrony: IP44 - do zastosowań zewnętrznych

Pilot zdalnego sterowania

• zdalne sterowanie pracą napędu - zasięg do 80m (w terenie otwartym)
• częstotliwość pracy: 433.92MHz
• 4 przyciski
• stopień ochrony: IP40 (tylko do użytku wewnętrznego: w domu, samochodzie lub osłoniętym miejscu)
• zasilanie bateryjne (1x 3V CR2032)

Fotokomórki

• modułowy czujnik obecności na podczerwień, system bezpieczeństwa typu D zgodny z normą EN 12453
• zasięg: max. 15 m (może się zmienić w zależności od pogody)
• 1 fotokomórka nadawcza TX fotokomórka odbiorcza RX
• kąt nadawania: ok. 10°
• kąt odbioru: ok. 10°
• liczba podłączonych fotokomórek: do 5 odbiorników RX w szeregu
• stopień ochrony: IP44 - do zastosowań zewnętrznych

Moduł WiFi "HOMEGATE"

• max. moc: 200W
• umożliwia zdalne otwieranie bramy i garażu oraz współpracę z aplikacją Avidsen Home
• częstotliwość: 2.4 GHz
• standard WiFi: 802.11 b/g/n
• zasięg radiowy dla ścian murowanych: 20 m, przez max. 3 ściany
• zasięg radiowy dla betonu zbrojonego: 10 m, przez max. 1 ścianę / podłogę
• zasięg radiowy dla płyt gipsowo-kartonowych/drewna: 30 m, przez max. 5 ścian
• montaż: blisko bramy lub garażu
• stopień ochrony: IP20 - zastosowanie wewnętrzne, osłonięte/zadaszone miejsce

Montaż poszczególnych elementów

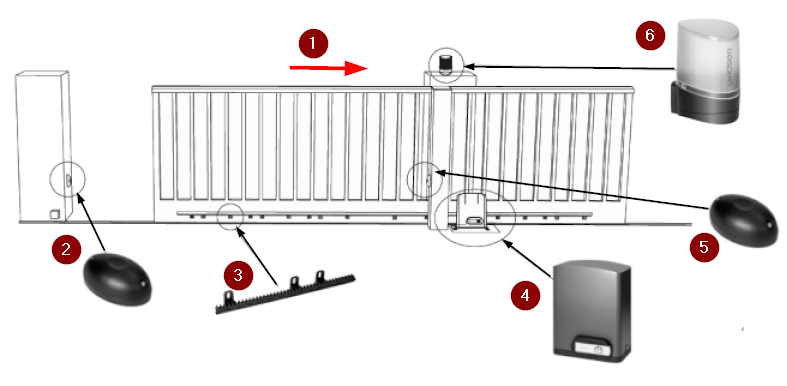

1) Wnętrze posesji, kierunek otwierania bramy w prawo

1. Kierunek otwierania bramy
2. Fotokomórka nadawcza (TX)
3. Listwa zębata
4. Moduł sterujący - silnik
5. Fotokomórka odbiorcza (RX)
6. Lampa ostrzegawcza

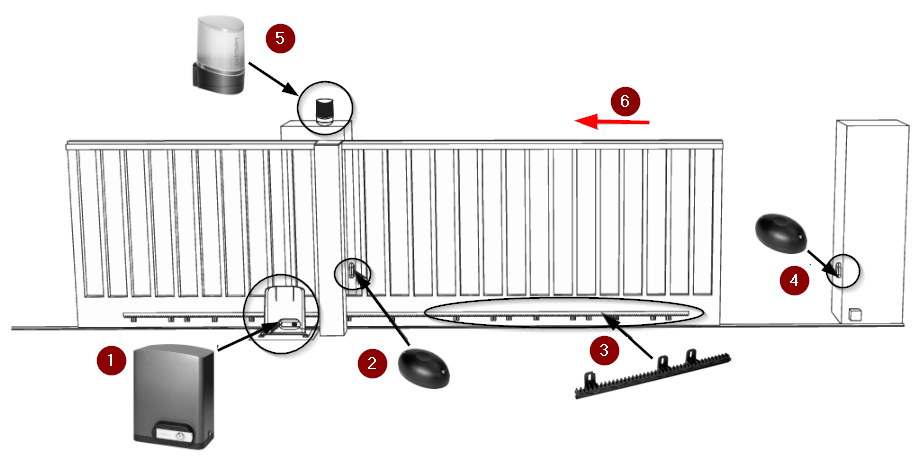

LEGENDA:

1. Moduł sterujący - silnik
2. Fotokomórka odbiorcza (RX)
3. Listwa zębata
4. Fotokomórka nadawcza (TX)
5. Lampa ostrzegawcza
6. Kierunek otwierania bramy

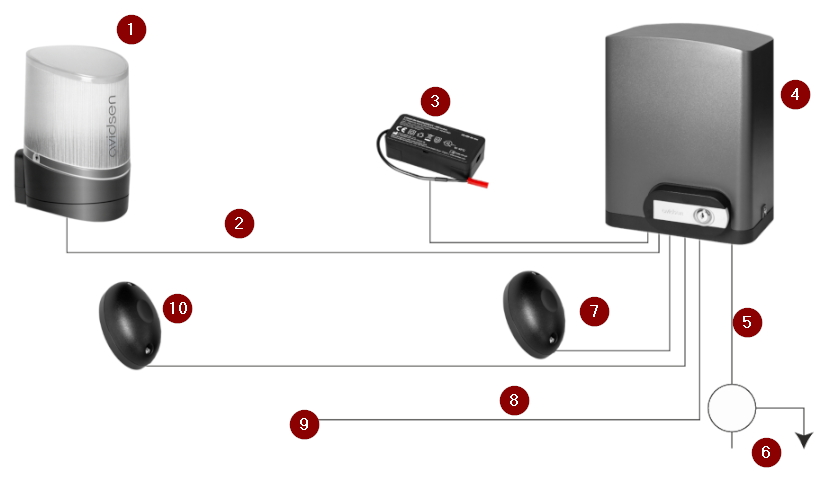

Standardowe podłączenie zestawu

Specyfikacja techniczna:

Moduł sterujący - silnik

• napęd + wbudowana karta sterująca
• napęd 24V, reduktor mechaniczny, elektronika sterująca
• moc: max. 250W
• siła: max. 300N
• czas działania: 10 minut
• max. ilość cykli/godzinę: 10
• wyjście lampy ostrzegawczej: 24V dla lampy LED
• wyjście fotokomórki: 3 pary po max. 24V
• wejście fotokomórki: wejście dla styku bezpotencjałowego, który jest normalnie zamknięty
• wejście sterowania otwarcia całkowitego (funkcja bramy): wejście dla styku bezpotencjałowego, który jest normalnie otwarty
• wejście sterowania otwarcia częściowego (funkcja furtki): wejście dla styku bezpotencjałowego, który jest normalnie otwarty
• wejście zatrzymania awaryjnego: wejście dla styku bezpotencjałowego, który jest normalnie zamknięty
• liczba pilotów zdalnego sterowania, które mogą zostać zaprogramowane: 20 z 1 przyciskiem sterowania bramą i 1 z przyciskiem otwierania częściowego (funkcja furtki)
• temperatura pracy: -20°C...+60°C
• stopień ochrony: IP44
• zasilanie: 230V AC lub 24V DC
• wymiary: 238 x 272 x 197 mm (szer. x wys. x gł.)

Lampa ostrzegawcza

• oświetlenie LED max. 4W, miganie kontrolowane przez płytę elektroniczną
• stopień ochrony: IP44
• temperatura pracy: -20°C...+60°C
• zasilanie: max. 24V DC
• wymiary: 64 x 98 x 72 mm (szer. x wys. x gł.)

Pilot zdalnego sterowania

• modulacja AM typu OOK, kodowanie typu Rolling 16-bitów (tj. 65 536 możliwych kombinacji)
• częstotliwość pracy: 433.92MHz
• 4 przyciski
• moc nadawania: < 10mW
• stopień ochrony: IP40 (tylko do użytku wewnętrznego: w domu, samochodzie lub osłoniętym miejscu)
• temperatura pracy: -20°C...+40°C
• zasilanie: 3V, bateria CR2032
• żywotność baterii: 2 lata w tempie 10 x 2s użycia dziennie
• wymiary: 37 x 64 x 10 mm (szer. x wys. x gł.)

Fotokomórki

• modułowy czujnik obecności na podczerwień, system bezpieczeństwa typu D zgodny z normą EN 12453
• 1 fotokomórka nadawcza TX fotokomórka odbiorcza RX
• max. moc znamionowa: 0.7W na parę
• 1 wyjście z normalnie zamkniętym stykiem bezpotencjałowym (COM/NC)
• 1 wyjście z normalnie otwartym stykiem bezpotencjałowym (COM/NO)
• kąt nadawania: ok. 10°
• kąt odbioru: ok. 10°
• liczba podłączonych fotokomórek: można podłączyć do 5 odbiorników RX w szeregu
• zasięg: max. 15 m (może się zmienić w zależności od pogody)
• stopień ochrony: IP44
• temperatura pracy: -20°C...+60°C
• zasilanie: 12V DC / 12V AC / 24V DC / 24V AC
• wymiary pojedynczej fotokomórki: 48,5 x 76 x 30 mm (szer. x wys. x gł.)

Moduł WiFi "HOMEGATE"

• moc: max. 200W
• protokół radiowy: WiFI
• częstotliwość: 2.4 GHz
• standard WiFi: 802.11 b/g/n
• zasięg radiowy dla ścian murowanych: 20 m, przez max. 3 ściany
• zasięg radiowy dla betonu zbrojonego: 10 m, przez max. 1 ścianę / podłogę
• zasięg radiowy dla płyt gipsowo-kartonowych/drewna: 30 m, przez max. 5 ścian
• połączenie: przewodowe, 1 wyjście
• przekrój kabla: do 1,5mm²
• umiejscowienie czujnika: kabel o długości 5 m, max. odległość między czujnikami: 10 mm
• montaż: blisko bramy lub garażu
• zastosowanie wewnętrzne i zewnętrzne
• stopień ochrony: IP20
• temperatura pracy: -10°C...+50°C
• temperatura przechowywania: -20°C...+70°C
• zasilanie: 230V AC/50 Hz
• średni pobór mocy: < 1W
• wymiary: 89 x 42 x 25 mm (szer. x wys. x gł.)

W zestawie:

• moduł sterujący 24V - 1 szt;

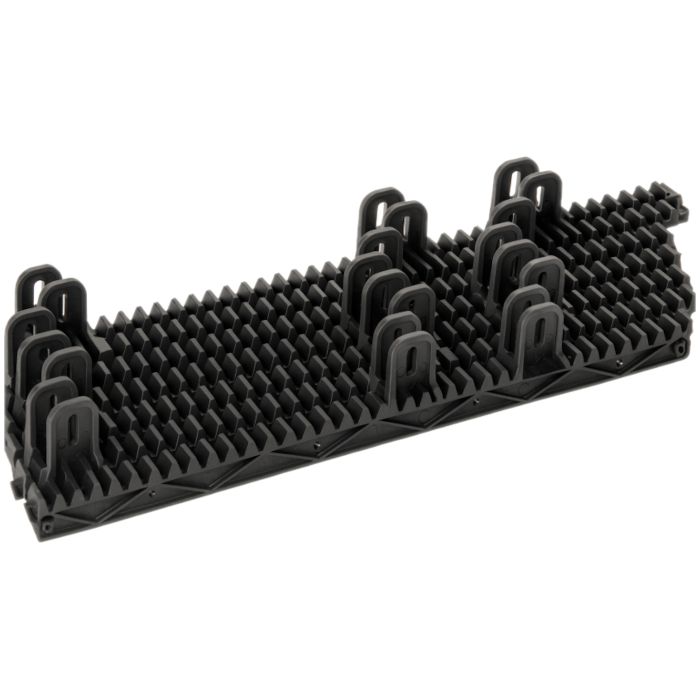

• listwa zębata 50cm Orno by avidsen  OR-NBR-AV-4452 - 8 szt;
• lampa ostrzegawcza Orno by avidsen OR-NBR-AV-4360 - 1 szt;
• pilot zdalnego sterowania Orno by avidsen OR-NBR-AV-4258 - 2 szt;
• fotokomórka Orno by avidsen OR-NBR-AV-4359 - 2 szt;
• moduł WiFi - 1 szt;
• akcesoria montażowe;
• instrukcja obsługi.
