NAPĘD DO BRAMY DWUSKRZYDŁOWEJ 150kg ORNO by avidsen OR-NBR-AV-4174 BEUS Connect WiFi

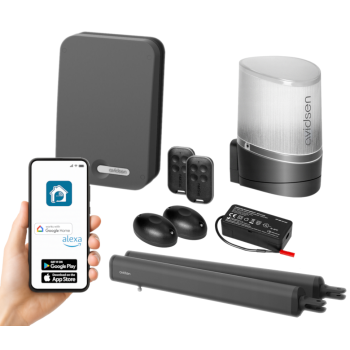

Napęd do bramy dwuskrzydłowej BEUS Connect WiFi Orno by avidsen OR-NBR-AV-4174 dedykowany jest do bram dwuskrzydłowych wykonanych z drewna, stali, aluminium i PVC.

Cechy produktu:

• płynna i bezpieczna praca bramy o szerokości pojedynczego skrzydła do 1,75m i wysokości do 2,20 m oraz wadze do 150kg
• funkcja progresywnego startu i zwalniania na końcowych etapach otwierania i zamykania bramy
• system detekcji przeszkód do automatycznego zatrzymywania napędu w momencie napotkania przeszkody na drodze bramy
• sygnalizacja świetlna LED do informowania o pracy napędu
• bezproblemowa współpraca z systemami domofonowymi i wideodomofonowymi
• funkcja przejścia pieszego - otwarcie jednego skrzydła bramy dla pieszych użytkowników
• wbudowany czujnik pozycji do zdalnego monitorowania stanu zamknięcia bramy
• sterowanie napędem:
  • pilotem o zasięgu do 80 metrów (w terenie otwartym)
  • WiFi i zdalna obsługa za pomocą aplikacji Avidsen Home (Android / iOS)
  • przy pomocy prostych komend głosowych (kompatybilność z asystentami głosowymi Amazon Alexa i Google Home).

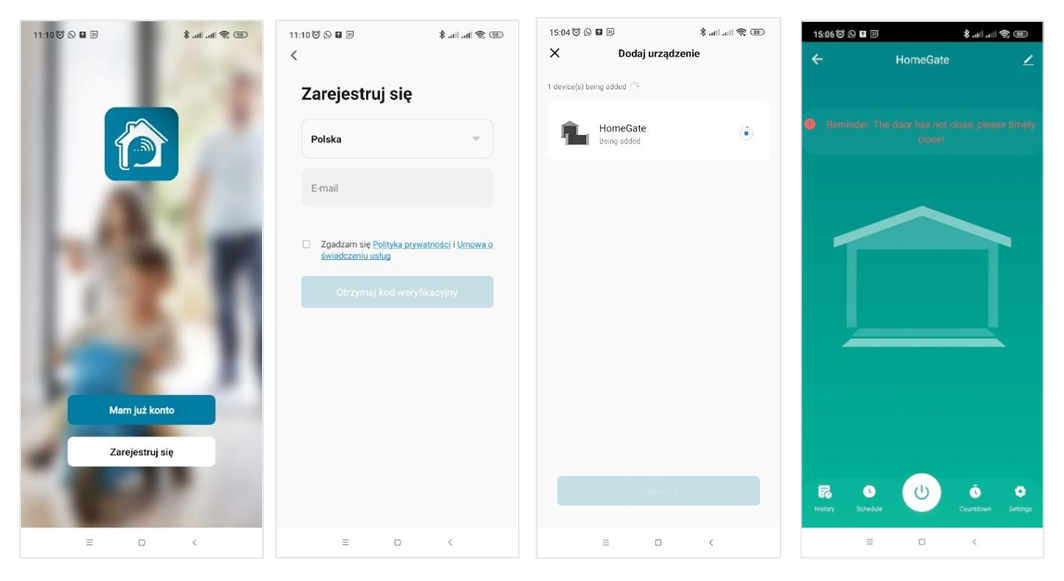

Aplikacja mobilna Avidsen Home (Android / iOS) - sterowanie przez Wi-Fi

• zdalne sterowanie napędem bramy z poziomu smartfona z zainstalowaną aplikacją Avidsen Home (poprzez WiFi) - możliwość zamykania / otwierania bramy
• współpraca z asystentami głosowymi Amazon Alexa i Google Home - zdalne sterowanie za pomocą prostych komend głosowych (np. otwieranie bramy z poziomu samochodu)
• wbudowany czujnik pozycji - zdalny monitoring stanu bramy (otwarta / zamknięta)

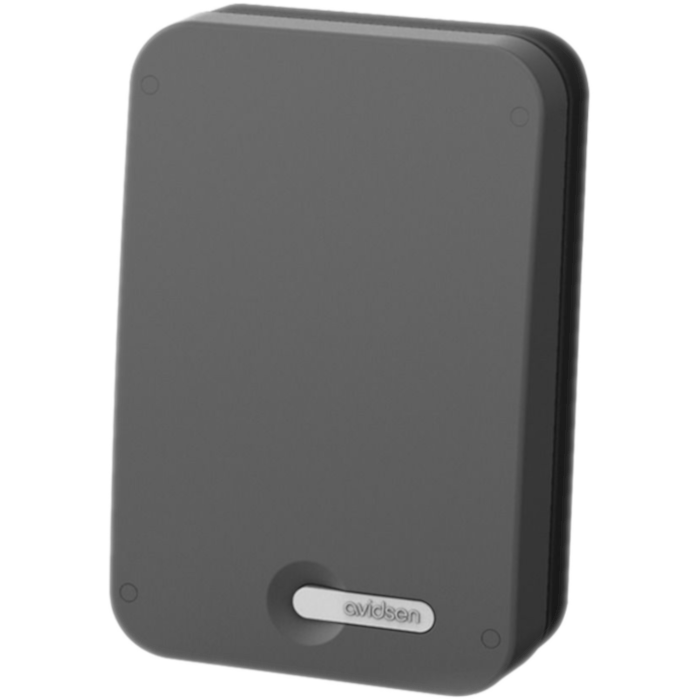

Moduł sterujący do siłowników bramy

• max. moc: 240W
• obsługuje do 15 pilotów zdalnego sterowania z 1 przyciskiem sterowania bramą i 1 z przyciskiem otwierania częściowego (funkcja furtki)
• dedykowany dla 2 siłowników 24V DC
• wyjście dla lampy ostrzegawczej 24V DC
• wyjście do zasilania fotokomórek, max. 3,3W (+12V DC)
• wejście dla urządzenia sterującego - możliwość podłączenia domofonu / wideodomofonu
• stopień ochrony IP44 - zastosowania zewnętrzne

3 tryby pracy:

1. Tryb półautomatyczny (tryb 1, dioda LED 1 jest włączona) (domyślny)
   • Brama zamknięta -> jedno naciśnięcie przycisku bramy (funkcja bramy lub funkcja furtki) otwiera bramę.
   • Brama otwarta -> jedno naciśnięcie przycisku bramy (funkcja bramy lub funkcja furtki) zamyka bramę.
   • Gdy brama jest w ruchu, można ją zatrzymać, naciskając dowolny przycisk (funkcja bramy lub funkcja furtki). Ponowne naciśnięcie przycisku spowoduje ruch bramy w przeciwnym kierunku.
2. Tryb automatyczny (tryb 2, diody LED 1 i 2 są włączone) - wymagane podłączenie sprawnych fotokomórek.

• Brama zamknięta -> jedno naciśnięcie przycisku (funkcja bramy lub funkcja furtki) otwiera bramę, która pozostaje otwarta przez określony czas (regulowany), a następnie zamyka się automatycznie.
• Podczas opóźnienia czasowego można anulować automatyczne zamknięcie, naciskając przycisk (funkcja bramy lub funkcja furtki). Brama pozostanie otwarta i należy nacisnąć przycisk dla bramy, aby ją zamknąć.
• Gdy brama jest w ruchu, można ją zatrzymać naciskając dowolny przycisk (otwarcie całkowite lub częściowe).
• Ponowne naciśnięcie przycisku powoduje uruchomienie bramy w przeciwnym kierunku.

3. Tryb przemysłowy (tryb 3, LED 1, 2 i 3 są włączone) - używany dla ogólnego dostępu do bramy, wymagane podłączenie sprawnych fotokomórek.

• Brama zamknięta -> jedno naciśnięcie przycisku otwiera bramę, która pozostaje otwarta przez określony czas (regulowany), a następnie zamyka się automatycznie.

• jeśli podczas otwierania naciśniesz przycisk, polecenie to nie zostanie zatwierdzone.
• jeśli w trakcie opóźnienia czasowego naciśniesz przycisk, zamiast anulować automatyczne zamykanie, opóźnienie czasowe rozpocznie się ponownie od wartości 0.
• jeśli naciśniesz przycisk podczas zamykania, brama zatrzyma się, otworzy z powrotem i rozpocznie automatyczne opóźnienie zamykania. Uwaga: możesz kontrolować tylko całkowite otwarcie (funkcja bramy). Polecenie częściowego otwarcia (funkcja furtki) nie działa.

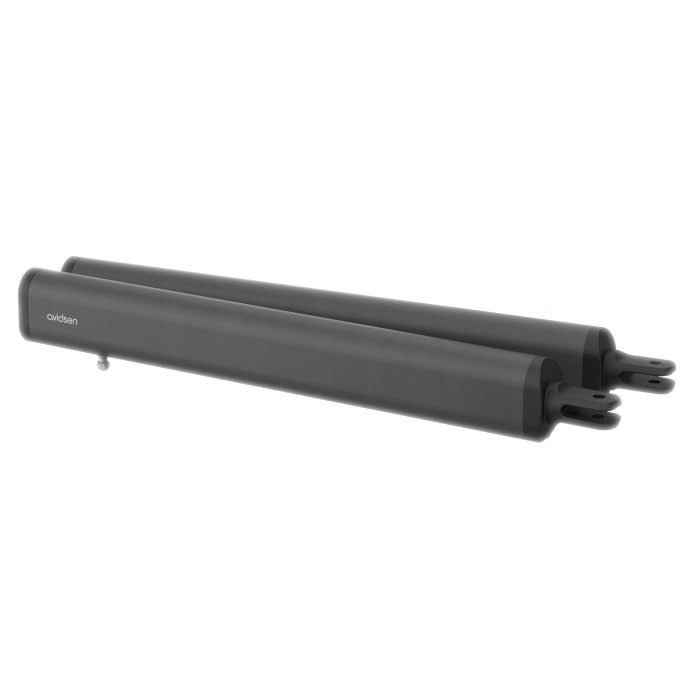

Siłowniki

• napęd 24V, reduktor mechaniczny, typ: przekładnia ślimakowa
• siła nominalna: 800N
• prędkość przy nominalnym momencie obrotowym: 2cm/s
• czas działania: 10 minut
• maksymalna liczba cykli/dzień: 50
• maksymalny kąt otwarcia do wewnątrz: 120°
• stopień ochrony: IP44 - do zastosowań zewnętrznych

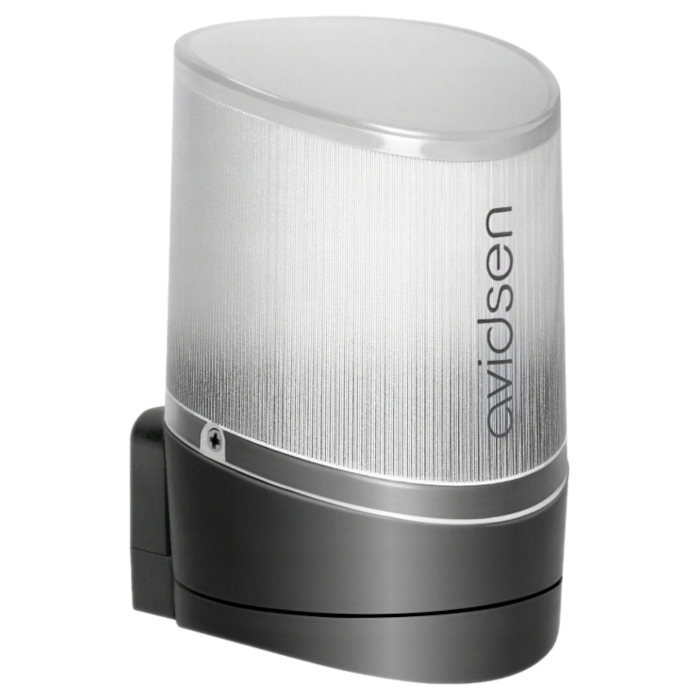

Lampa ostrzegawcza

• informacja świetlna o pracy napędu
• oświetlenie LED max. 4W, miganie kontrolowane przez płytę elektroniczną
• stopień ochrony: IP44 - do zastosowań zewnętrznych

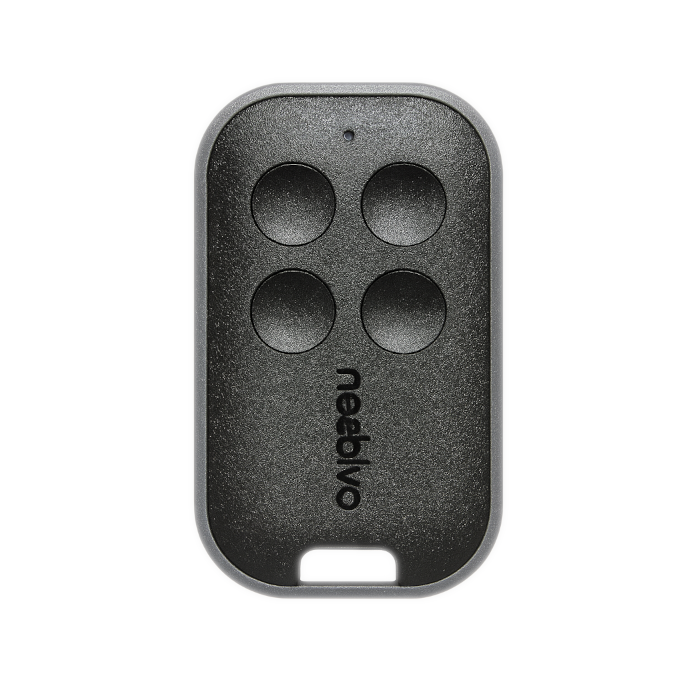

Pilot zdalnego sterowania

• zdalne sterowanie pracą napędu - zasięg do 80m (w terenie otwartym)
• częstotliwość pracy: 433.92MHz
• 4 przyciski
• stopień ochrony: IP40 (tylko do użytku wewnętrznego: w domu, samochodzie lub osłoniętym miejscu)
• zasilanie bateryjne (1x 3V CR2032)

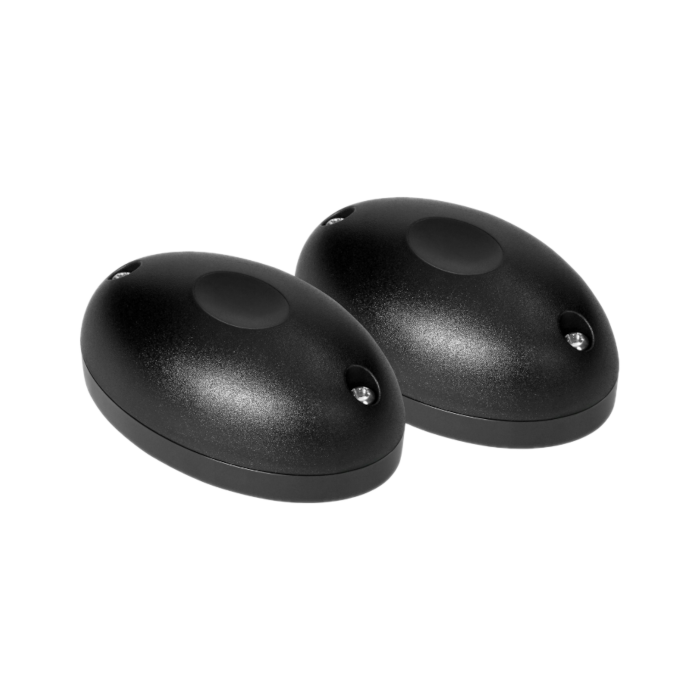

Fotokomórki

• modułowy czujnik obecności na podczerwień, system bezpieczeństwa typu D zgodny z normą EN 12453
• zasięg: max. 15 m (może się zmienić w zależności od pogody)
• 1 fotokomórka nadawcza TX fotokomórka odbiorcza RX
• kąt nadawania: ok. 10°
• kąt odbioru: ok. 10°
• liczba podłączonych fotokomórek: do 5 odbiorników RX w szeregu
• stopień ochrony: IP44 - do zastosowań zewnętrznych

Montaż fotokomórek

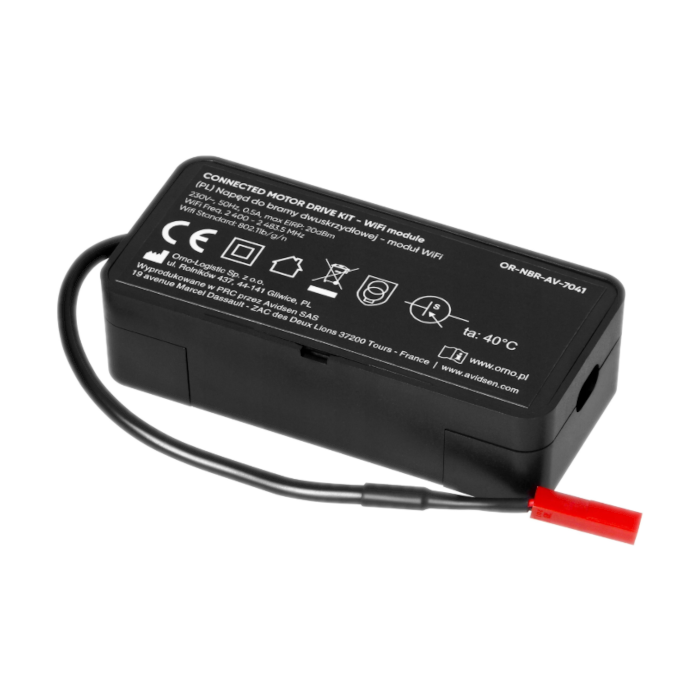

Moduł WiFi "HOMEGATE"

• max. moc: 200W
• umożliwia zdalne otwieranie bramy i garażu oraz współpracę z aplikacją Avidsen Home
• częstotliwość: 2.4 GHz
• standard WiFi: 802.11 b/g/n
• zasięg radiowy dla ścian murowanych: 20 m, przez max. 3 ściany
• zasięg radiowy dla betonu zbrojonego: 10 m, przez max. 1 ścianę / podłogę
• zasięg radiowy dla płyt gipsowo-kartonowych/drewna: 30 m, przez max. 5 ścian
• montaż: blisko bramy lub garażu
• stopień ochrony: IP20 - zastosowanie wewnętrzne, osłonięte/zadaszone miejsce

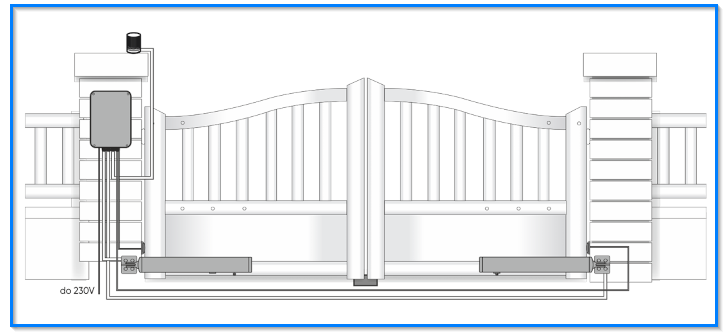

Poglądowy montaż napędu do bramy

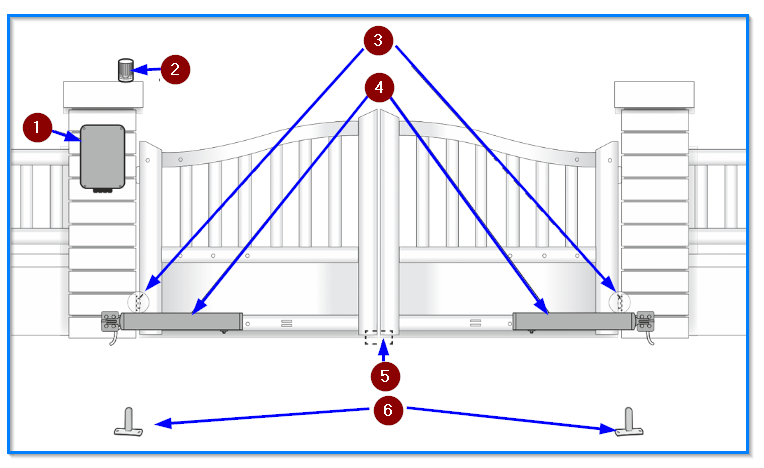

LEGENDA:

1. Moduł sterujący
2. Lampa ostrzegawcza
3. Fotokomórki
4. Siłowniki
5. Obowiązkowy ogranicznik środkowy (brak w zestawie)
6. Obowiązkowe ograniczniki środkowe (brak w zestawie)

Specyfikacja techniczna:

Siłownik:

• typ: napęd 24V, reduktor mechaniczny, typ: przekładnia ślimakowa
• siła nominalna: 800N
• prędkość przy nominalnym momencie obrotowym: 2cm/s
• czas działania: 10 minut
• maksymalna liczba cykli/dzień: 50
• temperatura pracy: -20°C...+60°C
• stopień ochrony: IP44
• przewód: 50cm, 2x 0,75 mm²
• zasilanie: 24V DC
• pobór prądu przy nominalnej sile: 2A

Moduł sterujący

• dla 2 siłowników 24 VDC
• 1 płyta elektroniczna AVLO, 1 transformator 230 / 20 VAC
• moc: max. 240W
• wyjście silnika (- M1 + / - M2 +): ]
  • 2 wyjścia dla silnika 24V DC - maksymalny prąd wyjściowy przy starcie przez 3 sekundy = 3A
  • maksymalny prąd wyjściowy po starcie = 2,5A
• wyjście lampy ostrzegawczej (- Warn +): lampa sterowana przez płytę elektroniczną, 24V dla lampy LED
• wyjście zasilania +12V DC (+12V / GND): do zasilania fotokomórek, max. 3,3W
• wejście fotokomórek (GND/PHO): wejście dla styku bezpotencjałowego, który jest normalnie zamknięty
• wejście urządzenia sterującego (2B/GND) „2 panele”: wejście dla styku bezpotencjałowego, który jest normalnie otwarty (zamknięcie styku rozpoczyna ruch bramy lub jej zatrzymanie)
• liczba pilotów zdalnego sterowania, które mogą zostać zaprogramowane: 15 z 1 przyciskiem sterowania bramą i 1 z przyciskiem otwierania częściowego (funkcja furtki)
• bezpieczniki ochronne: bezpiecznik czasowy w złączce transformatora 1A
• temperatura pracy: -20°C...+60°C
• stopień ochrony: IP44
• zasilanie: 230V AC / 50Hz lub 24V DC
• wymiary: 202 x 298 x 88 mm (szer. x wys. x gł.)

Lampa ostrzegawcza

• oświetlenie LED max. 4W, miganie kontrolowane przez płytę elektroniczną
• stopień ochrony: IP44
• temperatura pracy: -20°C...+60°C
• zasilanie: max. 24V DC
• wymiary: 64 x 98 x 72 mm (szer. x wys. x gł.)

Pilot zdalnego sterowania

• modulacja AM typu OOK, kodowanie typu Rolling 16-bitów (tj. 65 536 możliwych kombinacji)
• częstotliwość pracy: 433.92MHz
• 4 przyciski
• moc nadawania: < 10mW
• stopień ochrony: IP40 (tylko do użytku wewnętrznego: w domu, samochodzie lub osłoniętym miejscu)
• temperatura pracy: -20°C...+40°C
• zasilanie: 3V, bateria CR2032
• żywotność baterii: 2 lata w tempie 10 x 2s użycia dziennie
• wymiary: 37 x 64 x 10 mm (szer. x wys. x gł.)

Fotokomórki

• modułowy czujnik obecności na podczerwień, system bezpieczeństwa typu D zgodny z normą EN 12453
• 1 fotokomórka nadawcza TX fotokomórka odbiorcza RX
• max. moc znamionowa: 0.7W na parę
• 1 wyjście z normalnie zamkniętym stykiem bezpotencjałowym (COM/NC)
• 1 wyjście z normalnie otwartym stykiem bezpotencjałowym (COM/NO)
• kąt nadawania: ok. 10°
• kąt odbioru: ok. 10°
• liczba podłączonych fotokomórek: można podłączyć do 5 odbiorników RX w szeregu
• zasięg: max. 15 m (może się zmienić w zależności od pogody)
• stopień ochrony: IP44
• temperatura pracy: -20°C...+60°C
• zasilanie: 12V DC / 12V AC / 24V DC / 24V AC
• wymiary pojedynczej fotokomórki: 48,5 x 76 x 30 mm (szer. x wys. x gł.)

Moduł WiFi "HOMEGATE"

• moc: max. 200W
• protokół radiowy: WiFI
• częstotliwość: 2.4 GHz
• standard WiFi: 802.11 b/g/n
• zasięg radiowy dla ścian murowanych: 20 m, przez max. 3 ściany
• zasięg radiowy dla betonu zbrojonego: 10 m, przez max. 1 ścianę / podłogę
• zasięg radiowy dla płyt gipsowo-kartonowych/drewna: 30 m, przez max. 5 ścian
• połączenie: przewodowe, 1 wyjście
• przekrój kabla: do 1,5mm²
• umiejscowienie czujnika: kabel o długości 5 m, max. odległość między czujnikami: 10 mm
• montaż: blisko bramy lub garażu
• zastosowanie wewnętrzne i zewnętrzne
• stopień ochrony: IP20
• temperatura pracy: -10°C...+50°C
• temperatura przechowywania: -20°C...+70°C
• zasilanie: 230V AC/50 Hz
• średni pobór mocy: < 1W
• wymiary: 89 x 42 x 25 mm (szer. x wys. x gł.)

W zestawie:

• siłownik - 2 szt;
• moduł sterujący - 1 szt;
• lampa ostrzegawcza Orno by avidsen OR-NBR-AV-4360 - 1 szt;
• pilot zdalnego sterowania Orno by avidsen OR-NBR-AV-4258 - 2 szt;
• fotokomórka Orno by avidsen OR-NBR-AV-4359 - 2 szt;
• moduł WiFi - 1 szt;
• wspornik montowany do bramy - 2 szt;
• wspornik montowany do słupka - 2 szt;
• instrukcja obsługi.
