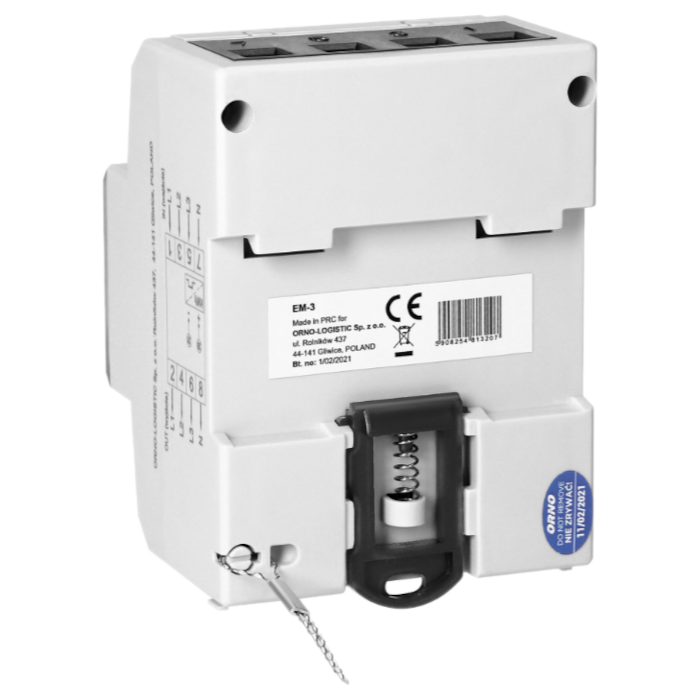

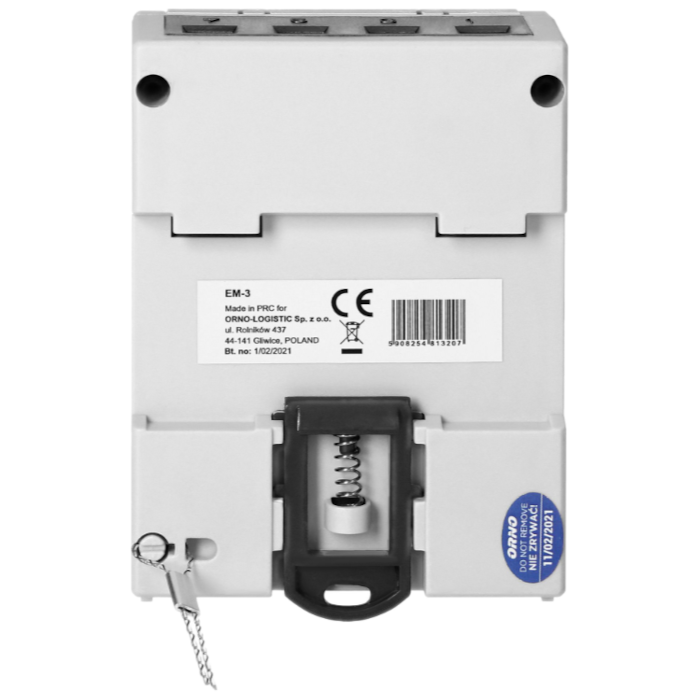

3-FAZOWY WSKAŹNIK ZUŻYCIA ENERGII VIRONE EM-3 80A DIN

Wskaźnik zużycia energii 3-fazowy ViRONE EM-3 umożliwia kontrolowanie zużycia energii elektrycznej w sieci trójfazowej. Wskazania dokonywane są w jednostkach metrycznych (kWh).

Jak działa wskaźnik?

Specjalny układ elektroniczny - pod wpływem przepływającego prądu i przyłożonego napięcia - wskazuje impulsy w ilości proporcjonalnej, przybliżonej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej diody LED. Suma impulsów z 3 faz przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez wyświetlacz LCD

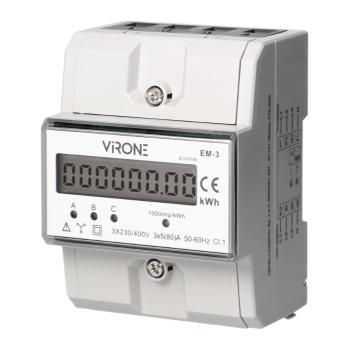

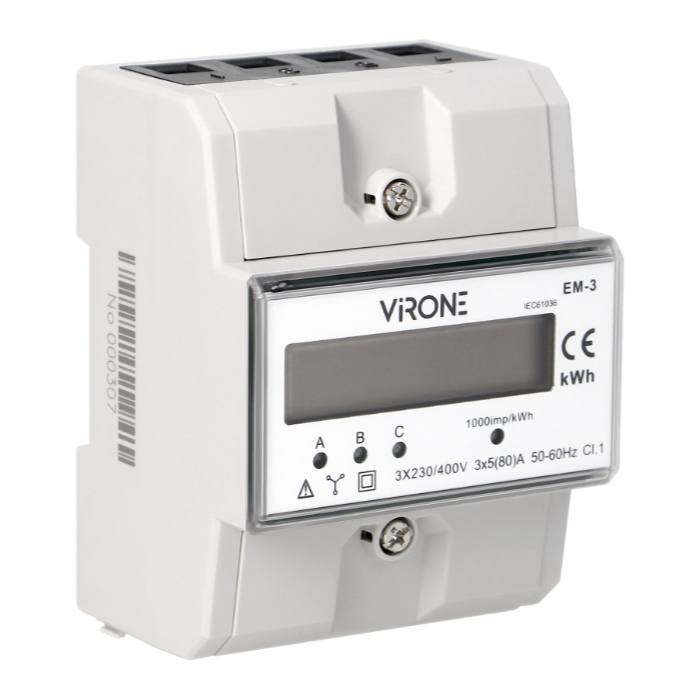

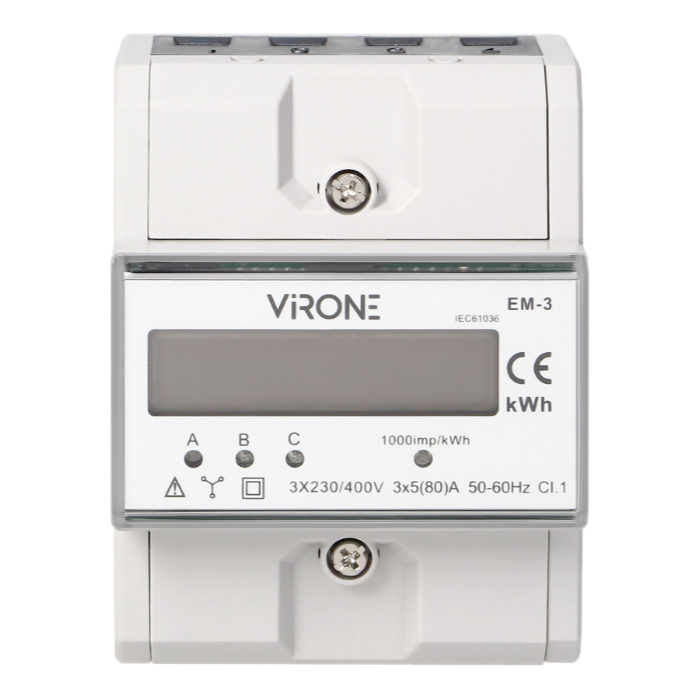

A. wyświetlacz LCD
B. dioda świecąca energii fazy L1
C. dioda świecąca energii fazy L2
D. dioda świecąca energii fazy L3
E. sygnalizacja wyjścia impulsowego

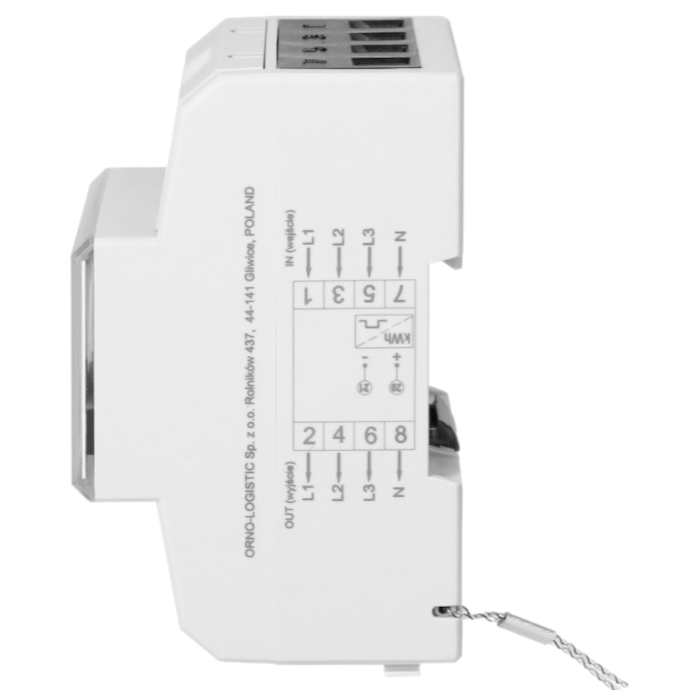

Schemat połączenia:

Legenda:

L1 – podłączenie fazy 1
L2 – podłączenie fazy 2
L3 – podłączenie fazy 3
N – podłączenie przewodu neutralnego
So+ / So- – podłączenie wyjścia impulsowego

Specyfikacja techniczna:

• typ: 3-fazowy
• wyświetlacz LCD 6+2 = 123456.12
• prąd rozruchowy (Ist): 0,02A
• prąd bazowy (lb): 5A
• prąd max (Imax): 80A
• prąd min (Imin): 0,25A
• częstotliwość impulsów: 1000 imp/kWh
• klasa dokładności pomiaru: 1
• wyjście impulsowe S0: tak
  • zasilanie 12~27V
  • prąd ≤27mA
  • szerokość impulsu = 90ms (modulowany/ modular)
• norma: IEC62052-11, IEC62053-21, EN50470-1/3
• podtrzymanie pamięcią: EEPROM
• moc czynna: tak
• montaż na szynie DIN TH-35 (szer. 4,3 modułów)
• stopień ochrony: IP51
• materiał: PBT / PC
• max. przekrój przewodów przyłączeniowych: 35 mm²
• temperatura pracy: -25 st. C ...+55 st. C
• wilgotność: max. ≤75%
• pobór własny licznika: ≤8 VA, ≤0,4 W
• zasilanie: 3x 230V/400V~, 50/60Hz
• wymiary: 76 x 116.5 x 65 mm

5A - prąd tzw. bazowy, przy którym została określona klasa dokładności licznika; odnosi się ona do obciążenia licznika prądem o natężeniu 5 A

80A - stałe, maksymalne obciążenie licznika (podawane dla jednej fazy)

Prąd minimalny - najniższa wartość prądu obciążenia, którą licznik rejestruje zgodnie z normą

Prąd rozruchowy – najniższa wartość prądu obciążenia, którą licznik wykrywa i rejestruje.

W zestawie:

• wskaźnik zużycia energii ViRONE EM-3 - 1 szt;
• instrukcja obsługi.
