ZESTAW WIDEODOMOFONOWY VIRONE CETI VDP-60FHD FULLHD RFID + VDP-67KV + HDR-15-15

Zestaw wideodomofonowy Virone CETI VDP-60FHD służy do użytku w domach jednorodzinnych. Posiada płaski, dotykowy monitor LCD 7" o rozdzielczości 1024x600 px. Dzięki regulacji jego głównych parametrów możemy dopasować urządzenie do własnych potrzeb. Monitor pozwala również na sterowanie bramą. Moduł pamięci wewnętrznej umożliwia nagrywanie obrazów. Atut stanowi też czytnik kart MicroSD (brak w zestawie).

Panele zewnętrzne wyposażono w kamerę CMOS o rozdzielczości 1080p FullHD, z szerokim kątem widzenia i doświetleniem diodami IR, które umożliwiają widzenie w nocy. Urządzenia wyposażono też w czytnik zbliżeniowy RFID, który umożliwia dostęp do obiektu za pomocą kart i breloków zbliżeniowych. Produkty chronione są przez daszek.

Stacje zewnętrzne zamontujesz natynkowo, a monitor na ścianie.

Zestaw można rozbudować o 2 kamery monitorujące CCTV oraz o 3 dodatkowe monitory, co daje możliwość komunikacji wewnętrznej (interkom) pomiędzy monitorami oraz obsługę wejścia z różnych miejsc w domu.

Cechy produktu:

Monitor:

• kolorowy monitor dotykowy LCD 7" o rozdzielczości 1024 x 600 px
• płynna regulacja parametrów monitora: jasność i kontrast obrazu, nasycenie barw, głośność dzwonka i rozmowy
• 6 dźwięków dzwonka do wyboru (możliwość przypisania indywidualnego dźwięku wywołania do każdego panelu zewnętrznego lub interkomu)
• funkcja automatycznej sekretarki
• sterowanie elektrozaczepem i bramą
• karuzela tła/ekranu
• funkcja interkomu (po zastosowaniu dodatkowego monitora, brak w zestawie)
• moduł pamięci wewnętrznej: możliwość nagrywania obrazów
• czytnik kart micro SD (max. 128Gb, brak w zestawie)

Legenda:

1. Ekran 7" LCD
2. Mikrofon
3. Rozpocznij / zakończ rozmowę
4. Wspornik montażowy
5. Gniazda przyłączeniowe
6. Gniazdo zasilania
7. Głośnik
8. Wejście na kartę MicroSD (do 128Gb, brak w zestawie)

Menu główne monitora:

Legenda:

1. Ustawienia
2. Monitoring - podgląd obrazu z kamery zewnętrznej
3. CCTV - podgląd obrazu z kamery CCTV
4. Interkom - możliwy po podłączeniu dodatkowego monitora (brak w zestawie)
5. Nagrania - wyświetlenie listy nagranych zdjęć i filmów
6. Tryb pracy - 3 możliwe ustawienia (W domu - połączenie i rozmowa dostępne; Poza domem - możliwe pozostawienie wiadomości przez odwiedzającego; Nie przeszkadzać - monitor i panel zewnętrzny wyciszone)
7. Aktualna data i godzina
8. Status karty SD - wskaźnik zainstalowanej karty SD (brak w zestawie)
9. Wyłączenie ekranu

Panel zewnętrzny:

• kamera o rozdzielczości 1080P FullHD i z szerokim kątem widzenia
• wbudowany czytnik RFiD 125kHz: dostęp za pomocą kart i breloków zbliżeniowych (np. otwieranie elektrozaczepu)
• podświetlany przycisk wywołania
• detekcja ruchu i rejestr zdarzeń - urządzenie automatycznie nagrywa wideo po wykryciu ruchu ruchu w polu detekcji czujnika. Gdy ktoś zbliży się do panelu zewnętrznego monitor zacznie nagrywać osobę znajdującą się przed nią bez względu na to czy ktoś wywoła rozmowę.
• doświetlenie diodami IR - widzenie nocne
• regulacja głośności mikrofonu i głośnika
• dyskretny monitoring otoczenia
• odporność na skrajne warunki atmosferyczne (stopień ochrony IP55)
• montaż natynkowy
• zasilanie panelu zewnętrznego i elektrozaczepu z monitora (wystarczy krótki przewód 2-żyłowy poprowadzony z panelu zewnętrznego do elektrozaczepu)

Przykładowy schemat połączeń:

Specyfikacja techniczna:

• typ: jednorodzinny, przewodowy
• system połączenia: 4-żyłowy
• sterowanie bramą automatyczną: tak
• sterowanie elektrozaczepem: tak, nie wymagany dodatkowy zasilacz
• możliwość rozbudowy o dodatkowy panel zewnętrzny: nie
• możliwość rozbudowy o dodatkowy monitor: tak, max. 4 w zestawie
• możliwość rozbudowy o dodatkowy unifon: nie
• możliwość rozbudowy o dodatkową kamerę CCTV: tak, max. 2 w zestawie
• zasilanie: 15V DC

Monitor:

• kolorowy, dotykowy wyświetlacz LCD o przekątnej ekranu 7" TFT
• rozdzielczość obrazu: 1024 x 600
• funkcja pamięci wewnętrznej: max. 30 obrazów
• ilość dźwięków dzwonka: 6
• czas rozmowy: 60 sek.
• czas monitoringu: 30 sek.
• regulacja głośności wraz z możliwością wyciszenia
• wbudowany czytnik kart microSD (max. 128Gb, brak w zestawie)
• montaż: natynkowy
• kolor: czarno-biały
• funkcja interkomu: wymagany dodatkowy monitor w systemie (brak w zestawie)
• temperatura pracy: -20 st. C ...+50 st. C
• zasilanie: 15VDC (zasilacz w zestawie)
• pobór prądu: <2,5W (czuwanie), <4W (praca)
• wymiary: 181 x 181 x 19 mm
• waga netto: 0,38 kg

Panel zewnętrzny:

• rozdzielczość: 1/2.7" CMOS 1080P Full HD
• kąt widzenia: 54 st. (pion), 112 st. (poziom)
• oświetlenie nocne: 4 diody IR LED (zasięg widzenia do 1m)
• wbudowany czytnik kart zbliżeniowych RFID: 125kHz, max. 24 użytkowników
• liczba przycisków: 1
• montaż natynkowy (daszek ochronny w zestawie)
• stopień ochrony: IP55
• temperatura pracy: -10 st. C ...+50 st. C
• sterowanie elektrozaczepem: 12VDC, max. 500 mA (brak w zestawie)
• zasilanie: z monitora
• pobór prądu: <6W (czuwanie), <10W (praca)
• wymiary z daszkiem ochronnym: 87 x 168 x 40 mm
• wymiary bez daszka ochronnego: 79 x 159 x 30 mm
• waga netto: 0,212 kg

Zasilacz HDR-15-15:

• sprawność: 85.5%
• moc znamionowa: 15W
• napięcie wyjściowe: 15V DC
• prąd wyjściowy: 1A
• napięcie tętnienia: 120mVp-p
• zakres regulacji napięcia: 13.5 ~ 18V
• zabezpieczenie: przeciwzwarciowe SCP, nadnapięciowe OVP (18.8 ~ 22.5V), przeciążeniowe OLP (110 ~ 145% max. mocy wyjściowej, odcięcie napięcia na wyjściu, powrót napięcia następuje po ustaniu przeciążenia)
• montaż: szyna DIN
• temperatura pracy: -30 st. C ... +70 st. C
• wilgotność pracy: 20~90% RH, bez kondensacji
• napięcie zasilania: 85÷264VAC / 120÷370VDC
• wymiary: 17.5 x 90 x 54.5 mm

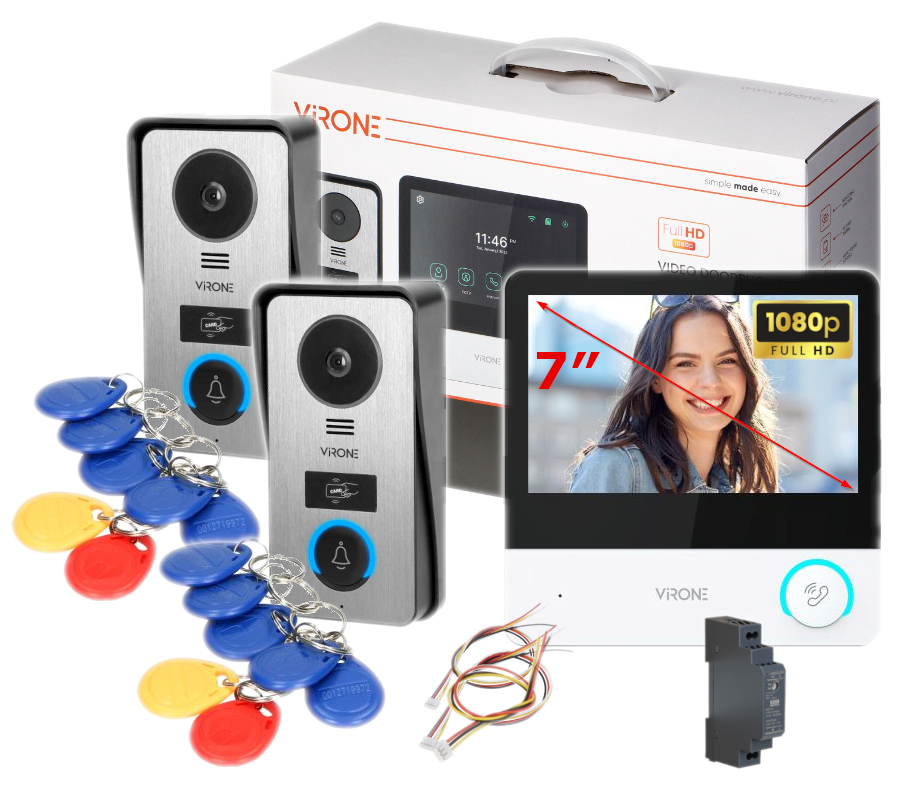

W zestawie:

• ​panel zewnętrzny VIRONE VDP-67KV - 2 szt;
• pastylki zbliżeniowe (4 funkcyjne, 10 użytkowych) – 14 szt;
• monitor LCD VIRONE VDP-60FHDPMV - 1 szt;
• ramka montażowa (do monitora) - 1 szt;
• zasilacz na szynę DIN Mean Well HDR-15-15 15VDC (do monitora) - 1 szt;
• instrukcja obsługi.

Zestaw nie zawiera elektrozaczepu, zalecany o poborze prądu maksymalnie 500mA lub z pamięcią, napięcie 12VDC.
