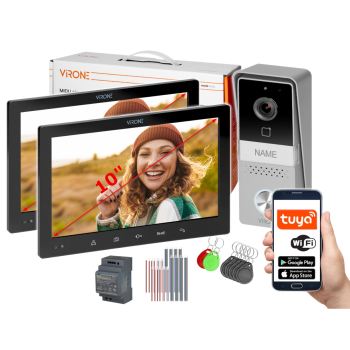

ZESTAW WIDEODOMOFONOWY MIDU VIRONE VDP-75/B 10" LCD RFID + DODATKOWY MONITOR

Zestaw wideodomofonowy MIDU Virone VDP-75/B umożliwia sterowanie furtką oraz bramą bezpośrednio z 10-calowego monitora z dotykowymi przyciskami.

Panel zewnętrzny wyposażono w kamerę o kącie widzenia 100° (poziom) / 65° (pion) oraz czytnik RFID Unique 125kHz. Podświetlenie IR zapewnia wygodną pracę po zmroku oraz odporność na warunki atmosferyczne.

Zestaw przeznaczony jest do połączenia 4-żyłowego. Istnieje możliwość rozbudowy o dodatkowy 1 monitor, 1 panel zewnętrzny i 2 kamery CCTV.

Najważniejsze cechy monitora:

• kolorowy ekran 10" LCD o rozdzielczości 1024 × 600 px
• głośnomówiący – system wolne ręce
• 8 melodii dzwonka do wyboru
• regulacja głośności oraz możliwość wyciszenia dzwonka
• sterowanie elektrozaczepem i bramą
• regulacja parametrów monitora oraz głośności (w tym tryb wyciszenia)
• interkom (wymagany kolejny monitor, brak w zestawie)
• funkcja ramki cyfrowej i  automatycznej sekretarki

• czytnik kart SD (brak w zestawie)

• montaż natynkowy

Najważniejsze cechy panelu zewnętrznego:

• kamera o rozdzielczości 2Mpx - wyraźny podgląd osób przy wejściu
• szeroki kąt widzenia: 100° (w poziomie) oraz 65° (w pionie)
• wbudowany promiennik podczerwieni (6 diod IR) - praca również po zmroku
• czytnik RFID Unique 125 kHz z obsługą do 500 użytkowników
• obudowa z solidnego aluminium
• montaż natynkowy

Przykładowy schemat połączenia zestawu:

1. Panel zewnętrzny
2. Monitor nr 1
3. Zasilacz do monitora nr 1
4. Kamera CCTV (brak w zestawie)
5. Zasilacz do kamery CCTV (brak w zestawie)
6. Automat sterowania bramą (12VDC, max. 1A, brak w zestawie)
7. Monitor nr 2
8. Zasilacz do monitora nr 2
9. Elektrozaczep (12VDC, max. 350.mA, brak w zestawie; elektrozaczep, który pobiera do 350mA podłącza się do zacisku LOCK1 w kasecie zewnętrznej lub zacisku LOCK1 w monitorze. Jeśli elektrozaczep pobiera więcej niż 350mA należy zastosować dodatkowy zasilacz i podłączyć go do zacisków przekaźnika LOCK2 w kasecie zewnętrznej).
10. Przycisk wyjścia (brak w zestawie)

Specyfikacja techniczna:

• typ urządzenia: jednorodzinny
• sposób instalacji: 4-żyłowy
• system komunikacji: przewodowy (monitor - panel zewnętrzny i podłączone urządzenia), bezprzewodowy (monitor - router WiFi)
• częstotliwość sieci bezprzewodowej: 2.400-2.483,5MHz (802.11b/g/n)
• max. moc nadawania: <100mW EIRP
• zgodność z systemem operacyjnym: Android (v6.0 lub nowszy); iOS (11.0 lub nowszy)
• zużycie energii w trybie czuwania przy podłączeniu do sieci: 3,6W

Monitor:

• wielkość ekranu: 10"
• rozdzielczość: 1024 × 600
• standard: PAL / NTSC
• ilość melodii: 8
• regulacja głośności: tak (w tym tryb wyciszenia)
• czas rozmowy: 120 s
• czas monitoringu: 60 s
• kontrola dostępu – sterowanie elektrozaczepem: tak (12V DC max. 350 mA – zasilanie z monitora)
• kontrola dostępu – sterowanie bramą: tak (styk bezpotencjałowy)
• temperatura pracy: -10°C ... +50°C
• montaż: natynkowy
• materiał: tworzywo sztuczne
• zasilanie: 12V DC / 2A (zasilacz w zestawie)
• pobór prądu: 3W (czuwanie), 9W (praca)
• wymiary: 256 × 165 × 22 mm
• waga netto: 0,572 kg

Panel zewnętrzny

• typ sensora: CMOS 1/3"
• rozdzielczość: 2MP, 1920x1080, 1080p
• kąt widzenia: 65° (pion) / 100° (poziom)
• doświetlanie nocne: diody IR
• ilość diod: 6
• zasięg widzenia nocnego: max. 2m
• kontrola dostępu – czytnik RFID: breloki/karty zbliżeniowe 119-128,6kHz (max. 500 użytkowników)
• stopień ochrony: IPX5
• temperatura pracy: −20°C ...+50°C
• montaż: natynkowy
• materiał: aluminium
• zasilanie: 12V DC z monitora
• pobór prądu: 4W (czuwanie), 10W (praca)
• wymiary: 62 × 149 × 41 mm
• waga netto: 0,27 kg

• sprawność: 88%
• wyjście zasilania: 4,5A/12VDC
• zakres regulacji napięcia wyjściowego: 10,8V÷13,8V
• moc znamionowa: 54W
• napięcie tętnienia: 120 mVp-p
• zabezpieczenie przeciwprzeciążeniowe: 105-160%, ograniczenie prądu stałego, automatyczny powrót po usunięciu usterki
• zabezpieczenie nadnapięciowe: 14.2 ~ 16.2V
• II klasa izolacji, zgodność z LPS
• temperatura pracy: -30 st. C ... +70 st. C
• wilgotność pracy: 20~90% RH, bez kondensacji
• temperatura przechowywania: -30 st. C ... +70 st. C
• zasilanie: 85÷264VAC / 120÷370VDC
• wymiary: 52,5 x 90 x 54,5 mm

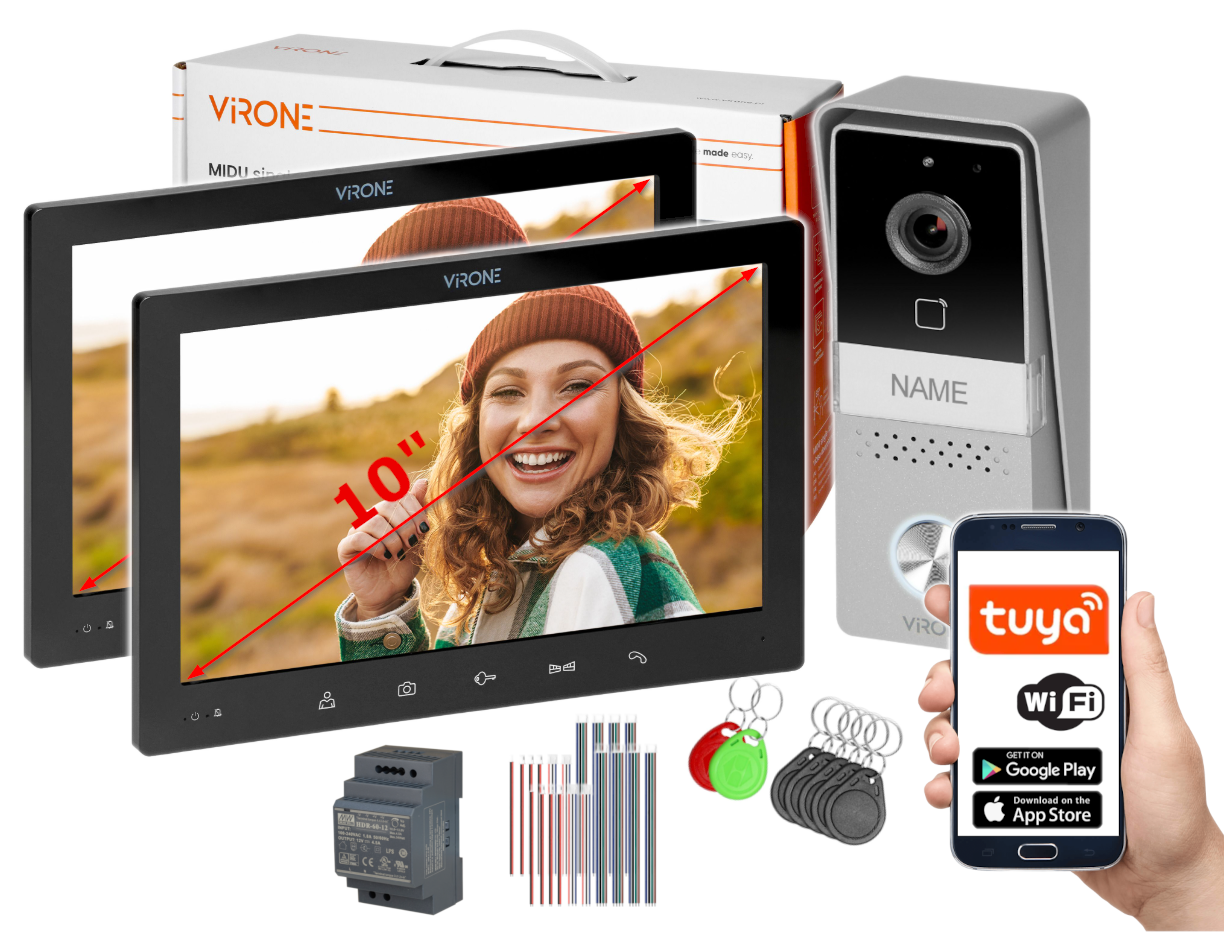

W zestawie:

• panel zewnętrzny Virone VDP-75KV- 1 szt;
• daszek natynkowy (do panelu) - 1 szt;
• pastylki zbliżeniowe - 7 szt. (5 użytkownika, 2 serwisowe);
• monitor LCD Virone VDP-75PMV/B - 2 szt;
• zasilacz na szynę DIN Mean Well HDR-60-12 - 1 szt;
• uchwyt montażowy (do monitora) - 2 szt;
• akcesoria montażowe;
• instrukcja obsługi.
