ZESTAW WIDEODOMOFONOWY GADI ORNO OR-VID-MA-1085/B 10" LCD FULLHD SZYFRATOR RFID 2-ŻYŁY

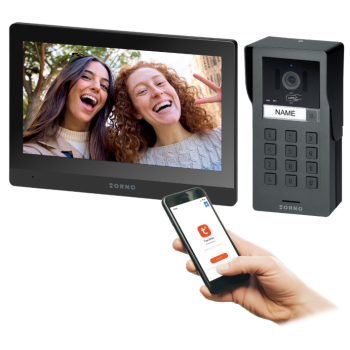

Zestaw wideodomofonowy GADI Orno OR-VID-MA-1085/B przeznaczony jest do domów jednorodzinnych.

Posiada dotykowy monitor z ekranem 10" LCD, który umożliwia obsługę furtki i bramy wjazdowej. Posiada także funkcję automatycznego nagrywania zdjęć i filmów na kartę microSD (max. 128 GB, brak w zestawie), stację pogodową oraz automatyczną sekretarkę.

Panel zewnętrzny zapewnia możliwość prowadzenia rozmów z osobami przy wejściu i ich obserwację na żywo dzięki kamerze Full HD. Podświetlenie nocne IR LED zapewnia bezpieczeństwo także po zmroku, a czytnik RFID pozwala na wygodny dostęp za pomocą kart i breloków zbliżeniowych RFID. Dodatkowym atutem jest szyfrator, który umożliwia dostęp do obiektu za pomocą kodu.

Sterowanie wideodomofonem możliwe jest z dowolnego miejsca na świecie - pod warunkiem dostępu do internetu. Wymagana jest do tego celu aplikacja Tuya Smart (system Android / iOS). Umożliwia ona również otrzymywanie powiadomień o zdarzeniach i dostęp do nagrań.

Zestaw można rozbudować do 6 monitorów (zyskując wtedy funkcję interkomu), 2 kamer IP i 2 paneli zewnętrznych.

Cechy produktu:

• prowadzenie rozmowy z osobą znajdującą się przy wejściu i jednoczesna jej obserwacja
• kolorowy dotykowy monitor LCD 10"
• regulacja parametrów monitora (jasności obrazu, głośności rozmowy)
• funkcja ramki cyfrowej, prognozy pogody oraz automatycznej sekretarki
• funkcja interkomu (wymagany dodatkowy monitor)
• 5 dźwięków dzwonka do wyboru z opcją ustawienia własnego dźwięku z karty microSD (brak w zestawie)
• czytnik kart SD (max. pojemność 128GB, brak w zestawie)
• możliwość rejestracji zdjęć, dźwięków i filmów na kartę microSD z odtwarzaniem na monitorze lub w aplikacji Tuya
• panel zewnętrzny z kamerą Full HD o szerokim kącie widzenia
• wbudowany czytnik RFID Unique 125kHz umożliwia dostęp za pomocą kart i breloków zbliżeniowych
• oświetlenie diodami IR - widzenie w nocy
• bezpośrednie sterowanie elektrozaczepem i 2 bramami (np. wjazdową i garażową)
• instalacja 2-żyłowa
• możliwość zdalnego sterowania za pomocą aplikacji Tuya Smart na telefon (system Android / iOS)
• możliwość rozbudowy zestawu do 2 paneli zewnętrznych, 2 kamer IP oraz 6 monitorów
• bezpośrednie sterowanie elektrozaczepem 12V DC max. 300mA (brak w zestawie) bez dodatkowego zasilania
• panel: montaż natynkowy / podtynkowy, zewnętrzny
• monitor: montaż natynkowy w pomieszczeniach zamkniętych

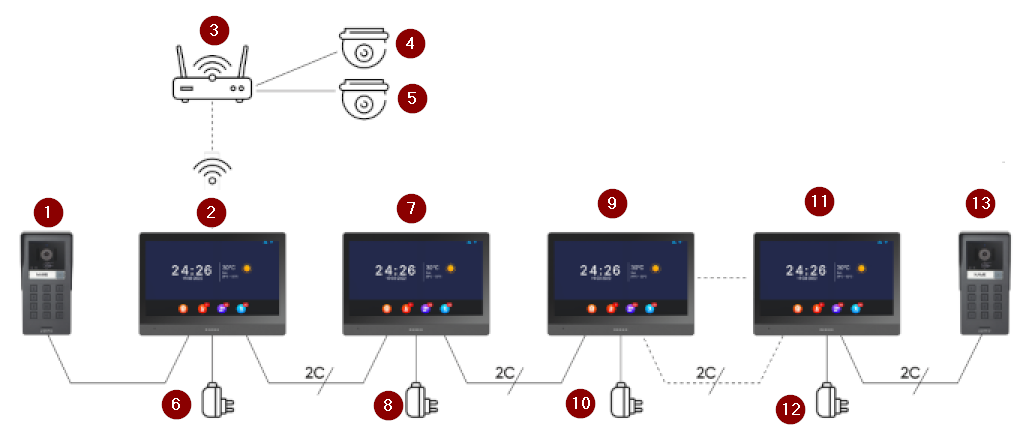

Schemat podłączenia:

Legenda:

1. Panel zewnętrzny ("Drzwi nr 1")
2. Monitor główny
3. Router WiFi (połączenie bezprzewodowe z monitorem; brak w zestawie)
4. Kamera IP nr 1 (brak w zestawie)
5. Kamera IP nr 2 (brak w zestawie)
6. Zasilacz 24VDC do monitora nr 1
7. Monitor nr 2 (brak w zestawie)
8. Zasilacz 24VDC do monitora nr 2 (brak w zestawie)
9. Monitor nr 3 (brak w zestawie)
10. Zasilacz 24VDC do monitora nr 3 (brak w zestawie)
11. Monitor nr 4 (brak w zestawie)
12. Zasilacz 24VDC do monitora nr 4 (brak w zestawie)
13. Panel zewnętrzny nr 2 ("Drzwi nr 2", brak w zestawie)

Połączenie:

• Komunikacja monitor - router WiFi = bezprzewodowa
• Komunikacja monitor - kamery = bezprzewodowa poprzez router WiFi, kamery muszą posiadać protokół ONVIF i mieć funkcję połączenia bezprzewodowego przez WiFi
• Komunikacja monitor - panel zewnętrzny = przewodowa, 2-żyłowa
• Komunikacja monitor - monitor = przewodowa, 2-żyłowa

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30 m - zalecany przewód XzTKMXpw 2x 2x 0,5mm
• od 30 m do 100 m - zalecany przewód XzTKMXpw 2x 2x 0,8mm

Uwaga!

W przypadku rozbudowy systemu o dodatkowe monitory lub panel zewnętrzny należy zastosować przewód o większym przekroju np. 1,5mm2.

Połączenie z ryglem elektromagnetycznym powinno być przeprowadzone przewodem 2x 1mm².

Całkowita długość instalacji nie może przekroczyć 100 metrów.

Specyfikacja techniczna:

• typ: jednorodzinny, przewodowy
• system łączenia: 2-żyłowy
• komunikacja ze smartfonem: tak, aplikacja Tuya Smart
• system komunikacji: monitor i router WiFi (bezprzewodowy), monitor i panel zewnętrzny (przewodowy)
• częstotliwość sieci bezprzewodowej: 2.400-2.483,5MHz (802.11b/g/n)
• max. moc nadawania: <100mW EIRP
• zgodność z systemem operacyjnym: Android (v6.0 lub nowszy); iOS (13.0 lub nowszy)
• czas do przejścia w tryb czuwania: 60s
• zużycie energii w trybie czuwania przy podłączeniu do sieci: 4,5W
• zasilanie sieciowe: 24V DC 1A (zasilacz w zestawie)
• zasilanie elektrozaczepu: z wideodomofonu
• sterowanie bramą automatyczną: tak
• możliwość rozbudowy o dodatkowy panel zewnętrzny: tak, max. 2 w systemie
• możliwość rozbudowy o dodatkowy monitor: tak, max. 6 w systemie
• możliwość rozbudowy o kamerę CCTV: tak, max. 2 w systemie

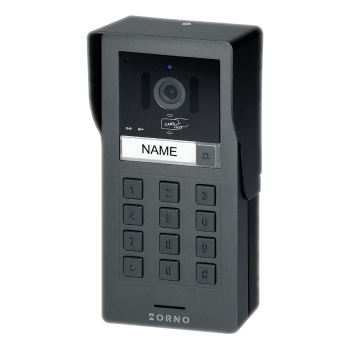

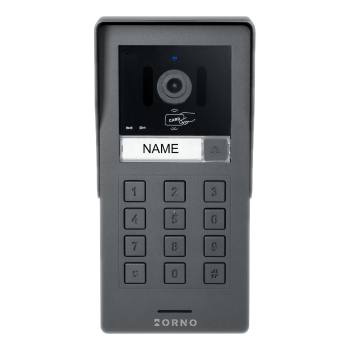

Panel zewnętrzny:

• przetwornik: 1/2.9" CMOS
• kąt widzenia: 105° (poziom), 52°​​​​​​ (pion)
• rozdzielczość: 2Mpx, 1920x1080, 1080p
• liczba przycisków dzwonkowych: 1
• oświetlenie nocne: 4 diody IR LED (zasięg ok. 1 m)
• czytnik RFID: breloki/karty zbliżeniowe Unique 119-128,6kHz (max. 200 użytkowników)
• szyfrator - podświetlane klawisze
• czujnik ruchu: tak
• sposób montażu: natynkowy / podtynkowy
• stopień ochrony: IP65
• materiał: aluminium
• temperatura pracy: -20°C... +50°C
• kolor: czarny
• zasilanie: 24V DC (z monitora)
• pobór prądu: <1,5W (czuwanie), <2W (praca)
• wymiary: 91 x 184 x 43 mm
• waga netto: 0,369kg

Monitor:

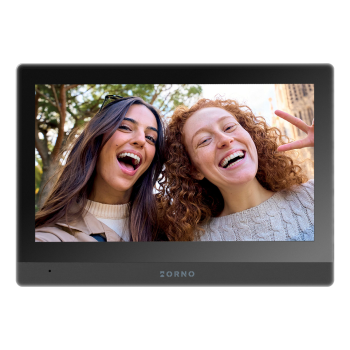

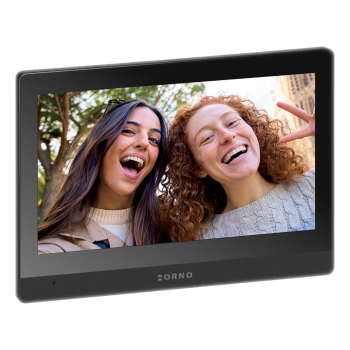

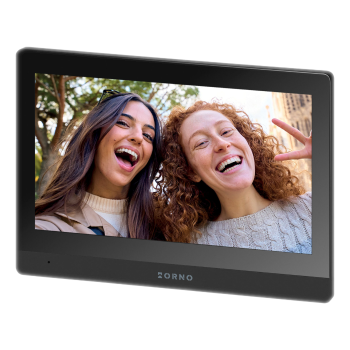

• kolorowy, dotykowy wyświetlacz LCD o przekątnej ekranu 10"
• rozdzielczość: 1024x600x3RGB
• standard: PAL
• 5 dźwięków dzwonka do wyboru z regulacją głośności
• dodatkowe sterowanie bramą
• funkcja interkomu po zastosowaniu dodatkowego monitora (brak w zestawie)
• czas rozmowy: 120 sek.
• czas monitoringu: 30 sek.
• kontrola dostępu - sterowanie elektrozaczepem: tak (12V DC maks. 300mA - zasilanie z monitora)
• kontrola dostępu - sterowanie bramą: tak (styk bezpotencjałowy)
• montaż: natynkowy
• temperatura pracy: -20°C ... +50°C
• kolor: czarny
• materiał: tworzywo sztuczne
• zasilanie: 24V DC / 1A (zasilacz w zestawie)
• pobór prądu: <3,5W (czuwanie), <7W (praca)
• wymiary: 255 x 180 x 26 mm
• waga netto: 0,726kg

W zestawie:

• panel zewnętrzny Orno OR-VID-MA-1085KV/B - 1 szt;
• monitor Orno OR-VID-MA-1085PMV/B - 1 szt;
• brelok zbliżeniowy - 5 szt;
• zasilacz wtyczkowy 24VDC (do monitora) - 1 szt;
• ramka montażowa (do panelu zewnętrznego) - 1 szt;
• daszek natynkowy, ochronny (do panelu zewnętrznego) - 1 szt;
• puszka do montażu podtynkowego (do panelu zewnętrznego) - 1 szt;
• akcesoria montażowe;
• skrócona instrukcja.

❗Zestaw nie zawiera elektrozaczepu. Zalecany o napięciu zasilania 12V DC i poborze prądu max. 300 mA.
