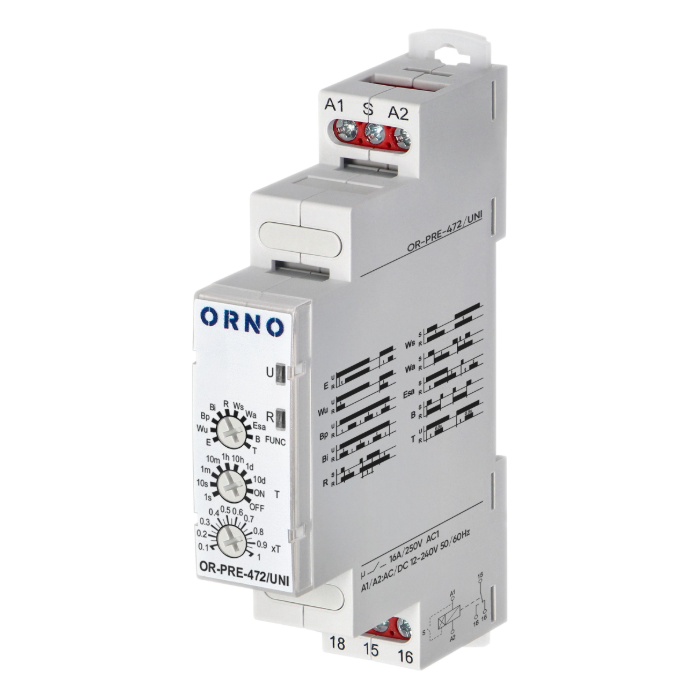

PRZEKAŹNIK CZASOWY ORNO OR-PRE-472/UNI NA SZYNĘ DIN 10 FUNKCJI

Przekaźnik czasowy Orno OR-PRE-472/UNI umożliwia sterowanie działaniem innego urządzenia lub obwodu przez określony czas. Maksymalna moc obciążeniowa wynosi 4000VA.

Urządzenie posiada 10 funkcji:

• opóźnione załączenie (E),
• załączenie na nastawiony czas (Wu),
• symetryczna praca cykliczna rozpoczynająca się od przerwy (Bp),
• symetryczna praca cykliczna rozpoczynająca się od załączenia (Bi),
• opóźnione wyłączenie sterowane zestykiem S (R),
• jednokrotne załączenie na nastawiony czas, wyzwalane zamknięciem zestyku sterującego S (Ws),
• załączenie na nastawiony czas, wyzwalane otwarciem zestyku sterującego S (Wa),
• opóźnione załączenie i wyłączenie sterowane zestykiem S (Esa),
• praca cykliczna sterowana zamykaniem zestyku sterującego S (B),
• generacja impulsu 0,5 s po upływie czasu T (T).

Montaż możliwy na szynie DIN TH-35. Napięcie zasilania - 12-240V AC/DC.

Specyfikacja techniczna:

Obwód wyjściowy:

• liczba i rodzaj zestyków: 1P / 1CO / 1W
• materiał styków: AgSnO₂
• max. napięcie zestyków: 300V AC
• obciążenie znamionowe:
  • 16A / 250V AC
  • 16A / 24V DC
  • 0,3A / 250V DC
• obciążalność prądowa trwała zestyku: 16A / 250V AC
• max. moc łączeniowa: 4 000 VA
• min. moc łączeniowa: 1W 10mA

• napięcie znamionowe: 12-240V AC/DC 50/60Hz,  zaciski (+)A1, (-)A2
• znamionowy pobór mocy:
  • ≤ 3,5VA 230V AC, 50Hz
  • ≤ 1,5VA 12...240V AC/DC, AC: 50Hz
  • ≤ 1,5W 12...240V AC/DC

• znamionowe napięcie izolacji: 250V AC
• znamionowe napięcie udarowe: 4 000V 1,2 / 50_µs
• kategoria przepięciowa: III
• stopień zanieczyszczenia izolacji: 2

• funkcje czasowe: 10 (A, B, C, D, E, F, G, H, I, J)
• 80 zakresów czasowych
• zakresy czasowe: OFF, ON 1s ; 10s; 1min; 10min; 1h; 10h; 1d; 10d
• nastawa czasu: płynna (0,1...1) x zakres czasowy
• dokładność nastawienia czasu: ± 5% (liczona od końcowych wartości zakresów, dla kierunku ustawiania od min. do max.)

• trwałość łączeniowa: > 0,5 x 10⁵ 16A, 8A, 250V AC
• trwałość mechaniczna (cykle): > 3 x 10⁷
• temperatura pracy: -20°C...+50°C
• temperatura składowania: -40°C...+70°C
• wilgotność składowania: <85%
• stopień ochrony obudowy: IP20, PN-EN 60529
• montaż: na szynie DIN (szer. 1 modułu)
• max. przekrój przewodów przyłączeniowych: 2,5mm²
• wymiary: 90 x 18 x 65 mm
• waga netto: 65g

W zestawie:

• przekaźnik ORNO OR-PRE-472/UNI - 1 szt.;
• instrukcja obsługi.
