PANEL ZEWNĘTRZNY VIRONE VDP-61FHDKV 1080P CZYTNIK RFID SZYFRATOR

Panel zewnętrzny VIRONE VDP-61FHDKV przeznaczony jest do rozbudowy zestawu wideodomofonowego Virone VIFIS VDP-61FHD oraz BESAR VDP-66/B. Posiada kamerę o rozdzielczości 1080P FullHD i doświetlenie diodami IR, które umożliwiają widzenie w nocy. Urządzenie wyposażono w czytnik zbliżeniowy, który umożliwia dostęp do obiektu za pomocą kart i breloków zbliżeniowych.

Panel przeznaczony jest do montażu natynkowego. Posiada wodoodporną obudowę, która chroni przed złymi warunkami atmosferycznymi.

Nasza prezentacja, test, podłączenie oraz programowanie zestawu VDP-61FHD:

Cechy produktu:

• kamera o rozdzielczości 1080P FullHD
• wbudowany czytnik RFiD: dostęp za pomocą kart i breloków zbliżeniowych (np. otwieranie elektrozaczepu)
• standard kart/breloków zbliżeniowych: 13,56 MHz Mifare
• podświetlana klawiatura (lekkie podświetlenie - tryb czuwania, mocniejsze - użytkowanie)
• możliwy dostęp: za pomocą karty, kart lub kodu PIN, karty + kodu PIN
• pojemność: 200 kart/breloków, 200 kodów PIN (przypisanych do kart/breloków), 1 hasło dostępu (6-cyfrowe), 1 hasło master (6-cyfrowe).
• dodatkowe oświetlenie kasety diodami IR umożliwia widzenie w nocy
• montaż natynkowy, (na płasko do słupka, brak kątownika do montażu kątowego)

Legenda:

1. Głośnik
2. Kamera
3. Mikrofon
4. Oświetlenie (diody IR LED)
5. Klawiatura numeryczna
6. Czytnik kart i breloków zbliżeniowych RFID
7. Przycisk dzwonka

Przykładowy schemat połączeń:

Legenda:

1. monitor
2. stacja bramowa
3. zasilacz do stacji bramowej (brak w zestawie)
4. elektrozaczep (brak w zestawie)
5. przycisk wyjścia (brak w zestawie)
6. zasilacz do monitora
7. wyjście do sterowania bramą
8. wyjście do podłączenia TV
9. druga stacja bramowa (brak w zestawie)
10. kamery CCTV (brak w zestawie)
11. kolejne monitory (brak w zestawie)

Podłączenie:

Monitor - Stacja bramowa:

• 12V: czerwony
• AUDIO: biały
• GND: czarny
• VIDEO: żółty

Stacja bramowa:

• 12V: fioletowy
• GND: szary
• OPEN: niebieski
• NO: zielony
• COM: pomarańczowy

Specyfikacja techniczna:

• rozdzielczość: 1080P Full HD
• kąt widzenia: 58,5 st. (pion), 110 st. (poziom)
• oświetlenie nocne: diody IR LED
• czytnik kart zbliżeniowych RFID: 13,56 MHz Mifare
• zasięg odczytu: ≤3 cm
• czas zwolnienia elektrozaczepu: ≤2 s
• montaż natynkowy
• stopień ochrony: IP44
• temperatura pracy: -40 st. C ... +50 st. C
• napięcie nominalne - wejście: 12VDC (+/- 15V)
• pobór prądu: ≤30 mA (tryb czuwania), ≤ 70 mA (tryb pracy)
• wymiary: 133 x 22 x 48 mm



W zestawie:

• ​panel zewnętrzny VIRONE VDP-61FHDKV - 1 szt;
• kątownik - 1 szt;

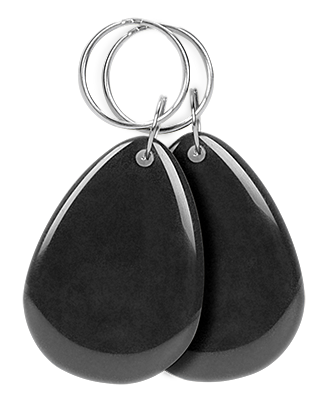

• brelok zbliżeniowy 13,56 MHz Mifare - 2 szt.
• instrukcja obsługi.
