LICZNIK ENERGII ORNO OR-WE-513 3-FAZOWY 80A

LICZNIK ENERGII ORNO OR-WE-513 3-FAZOWY 80A

Wszędzie tam, gdzie konieczne jest korzystanie z urządzeń o wysokim zapotrzebowaniu energetycznym, idealnie sprawdzi się licznik 3-fazowy. Większy przydział mocy dotyczy między innymi fabryk, manufaktur i zakładów przemysłowych. Ma to związek z tym, że większość maszyn i narzędzi wymaga do działania właśnie instalacji 3-fazowej. Licznik prądu marki Orno znajdzie swoje zastosowanie także w gospodarstwach domowych, o ile oczywiście sieć przystosowana jest do takiego przyłącza. Urządzenie wyposażone jest w wyświetlacz, który informuje o wartości pobranej energii elektrycznej. Dioda LED sygnalizuje sumę impulsów pobranych ze wszystkich faz.

Licznik energii 3 fazowy

Prezentowane urządzenie wykonane jest z wysokiej jakości materiałów, głównie tworzywa PC+PBT, dzięki czemu jest zgodne z normą ochrony IP 51. Oznacza to, że jego konstrukcja jest odporna na pyłki i zachlapania. Cechą 3-fazowego licznika energii jest także to, że świetnie znosi niekorzystne warunki atmosferyczne, działając niezawodnie w temperaturze od -25 st. C do +55 st. C. System spełnia też inne niezbędne normy i dyrektywy, m.in.:

• IEC62052-11,
• IEC62053-21,
• EN50470-1/3,
• EN50470-1:2006,
• EN50470-3:2006,
• MID 2014/32/EU.

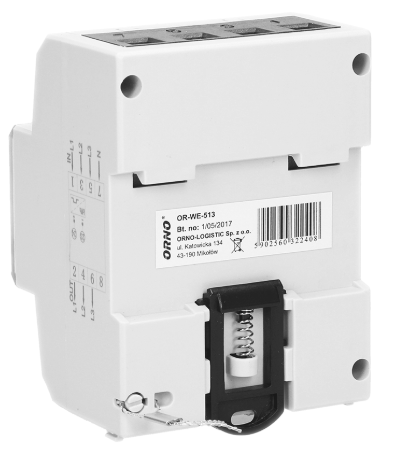

Przeznaczony jest do montowania na szynie DIN TH-35, za pomocą zacisków śrubowych o średnicy 35 mm. Dokładna specyfikacja techniczna znajduje się w pliku PDF, który można pobrać z naszej strony. Produkt jest fabrycznie nowy i objęty dwuletnią gwarancją. Dla bezpieczeństwa swojego i domowników, bądź współpracowników, jego montaż należy zlecić doświadczonym elektrykom.

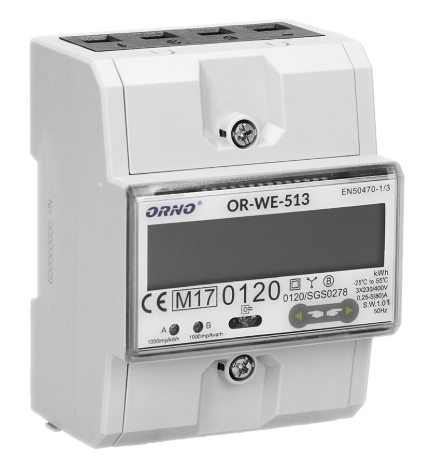

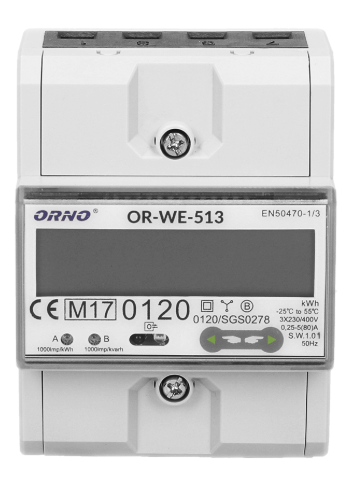

Licznik 3-fazowy energii ORNO OR-WE-513 z wyświetlaczem LCD służy do bezpośredniego pomiaru mocy czynnej w układzie trójfazowym (w jednostkach metrycznych - kWh). Przeznaczony jest do montażu na szynie DIN.

Na czym polega jego działanie?

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie pokazuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Suma impulsów z 3 faz sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną a jej wartość wskazywana jest przez wyświetlacz LCD (6+2).

Specyfikacja techniczna:

• wyświetlacz: LCD 6+2 = 123456.12 kWh
• częstotliwość impulsów: 1000 imp/kWh
• klasa dokładności: B
• rozbłysk diod świecących: Impulsowy, szerokość impulsów = 90 ms (modulowany/ modular)
• temperatura pracy: -25 st. C ... +55 st. C
• wilgotność: max. 75%
• stopień ochrony: IP51
• klasa dokładności: B
• norma: IEC62052-11, IEC62053-21, EN50470-1/3
• podtrzymanie pamięcią: EEPROM
• materiał: PBT / PC
• montaż na szynie DIN TH-35 (4,3 moduły (76,11 mm)

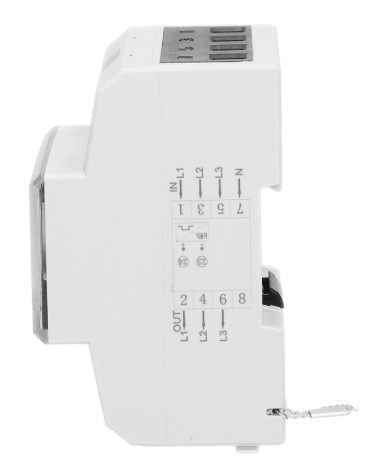

• przyłącze: zaciski śrubowe 35mm2
• pomiar energii wykonywany zgodnie z normami EN50470-1:2006, EN50470-3:2006 Dyrektywy MID 2014/32/EU
• prąd: 5(80)A
• prąd minimalny (lmin): 0,25A
• prąd rozruchowy(Ist): 0,02A
• zasilanie: 3x 230/400V, 50Hz
• pobór własny licznika: ≤8 VA, ≤0,4 W
• wyjście impulsowe S0 typu otwarty kolektor: tak
• zakres napięcia wyjścia impulsowego: 12-27VDC
• prąd wyjścia impulsowego: ≤ 27mA
• wymiary: 76 x 100 x 65 mm

Oznaczenie - Prąd 5 (80) A

5 A - prąd tzw. bazowy, przy którym została określona klasa dokładności licznika; odnosi się ona do obciążenia licznika prądem o natężeniu 5 A

(80) A - stałe, maksymalne obciążenie licznika (podawane dla jednej fazy)

W zestawie:

• licznik energii Orno OR-WE-513 - 1 szt;
• instrukcja skrócona.
