DOMOFON DWURODZINNY CZYTNIK RFID ORNO OR-DOM-RD-938/B Unique 125kHz

Domofon dwurodzinny Orno OR-DOM-RD-938/B to kompletny zestaw wyposażony w czytnik RFID Unique 125 kHz, który umożliwia bezdotykową identyfikację za pomocą breloka/karty zbliżeniowej RFID.

W zestawie znajdują się również 2 unifony słuchawkowe oferujące 16 różnych melodii dzwonka do wyboru. Urządzenia posiadają regulację głośności wraz z opcją całkowitego wyciszenia. Za ich pomocą można prowadzić rozmowę z osobą przy panelu zewnętrznym oraz sterować otwarciem bramy (automat do sterowania bramą nie jest częścią zestawu).

Instalacja i montaż:

Panel zewnętrzny:

• wysokość instalacji panelu zewnętrznego: od 140 cm do 170 cm
• należy unikać umieszczania panelu zewnętrznego i unifonu w jednym pomieszczeniu, ponieważ może to spowodować sprzężenie
• zapewnij dogodne miejsce instalacji
• należy sprawdzić czy długość kabla połączeniowego jest wystarczająca
• należy zdjąć z panelu zewnętrznego daszek ochronny
• przy pomocy daszka należy wyznaczyć miejsca otworów na wkręty
• następnie wywiercić miejsce na nie
• potem włożyć tam kołki rozporowe
• należy przeciągnąć kabel połączeniowy przez daszek ochronny
• przykręcić daszek ochronny przy pomocy wkrętów
• podłączyć przewody
• włożyć panel zewnętrzny pod daszek
• zabezpieczyć przy pomocy śrubki

Unifon:

• wyznacz miejsce instalacji
• sprawdź czy długość kabla połączeniowego jest wystarczająca
• określ miejsca na wkręty (2) zgodne z rozstawem otworów montażowych
• skorzystaj z poziomicy by zapewnić, że unifon będzie zamontowany równo
• wywierć otwory
• umieść tam kołki rozporowe
• przykręć ramkę montażową
• podłącz przewody
• zawieś unifon by otwory pasowały do tylnej obudowy
• osadź urządzenie w sposób stabilny
• podłącz zasilanie
• zweryfikuj poprawne działanie urządzenia

Schemat podłączenia zestawu:

Legenda:

1. Przycisk dzwonka nr 1 (służy jedynie do wyzwolenia dźwięku dzwonka, nie odbierzesz unifonu po jego wyzwoleniu, brak przycisku w zestawie)
2. Unifon
3. Zasilacz wtyczkowy do unifonu
4. Przycisk dzwonka nr 2 (służy jedynie do wyzwolenia dźwięku dzwonka, nie odbierzesz unifonu po jego wyzwoleniu, brak przycisku w zestawie)
5. Unifon
6. Zasilacz wtyczkowy do unifonu
7. Przycisk wyjścia (brak w zestawie)
8. Panel zewnętrzny
9. Elektrozaczep (zalecany 12V DC max. 350mA, brak w zestawie)
10. Automat sterowania bramą (brak w zestawie)

Podłączenie:

• do 30 m - zalecany przewód XzTKMXpw 2 x 2 x 0,5 mm
• od 30 m do 100 m - zalecany przewód XzTKMXpw 2 x 2 x 0,8 mm
• połączenie z elektrozaczepem: zalecany przewód 2x 1mm²

Całkowita długość instalacji nie może przekroczyć 100 metrów.

Do zestawu można podłączyć:

• elektrozaczep max. 12V DC / 350 mA (brak w zestawie)
• automat sterowania bramą (styk NO, brak w zestawie)
• przycisk wyjścia (np. OR–ZS–814, OR–ZS–819, brak w zestawie)
• przycisk dzwonka (np. OR-OE-7104/W, brak w zestawie)

Specyfikacja techniczna:

• domofon dwurodzinny
• rodzaj transmisji: przewodowy
• sposób instalacji: 2-żyłowy
• funkcja wideo: brak
• zasilanie sieciowe: 15V DC 1A (zasilacz w zestawie)
• ilość przewodów (+z panelu zew. do elektrozaczepu): 2 (+2)
• sterowanie automatyką bramową: tak
• max. liczba unifonów w systemie: 2
• max. liczba paneli zewnętrznych w systemie: 2
• możliwość sterowania elektrozaczepem (brak w zestawie) - nie wymaga dodatkowego zasilania

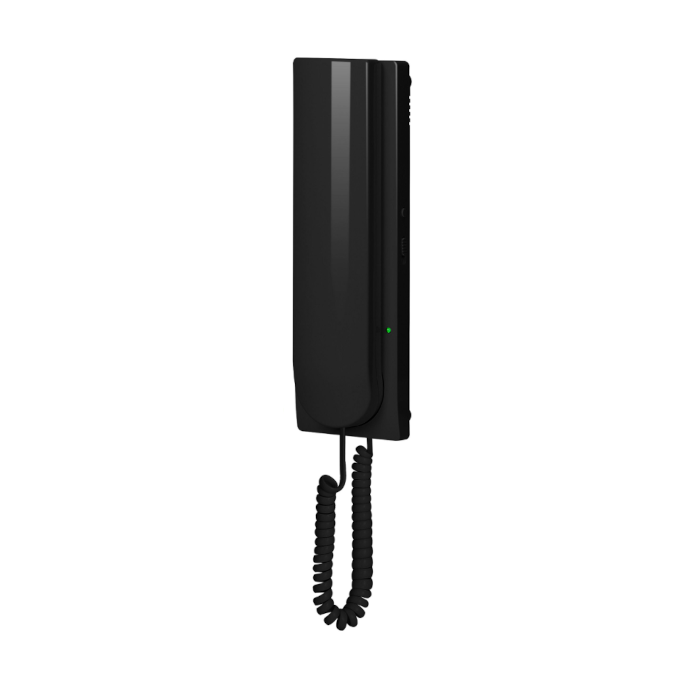

Unifon:

• funkcje: rozmowa, sterowanie elektrozaczepem i bramą, regulacja głośności, tryb wyciszenia
• ilość melodii: 16
• regulacja głośności
• kontrola dostępu - sterowanie elektrozaczepem: tak, 12V DC max. 350mA (zasilanie z unifonu)
• kontrola dostępu - sterowanie bramą: tak (styk bezpotencjałowy)
• funkcja interkomu: brak
• kolor: czarny
• montaż: natynkowy
• materiał: tworzywo sztuczne
• temperatura pracy: -10°C ...+50°C
• zasilanie: 15V DC 1A (zasilacz w zestawie)
• pobór prądu: <1W (czuwanie), <5W (praca)
• wymiary: 201 x 62 x 54mm
• waga netto: 0,275 kg

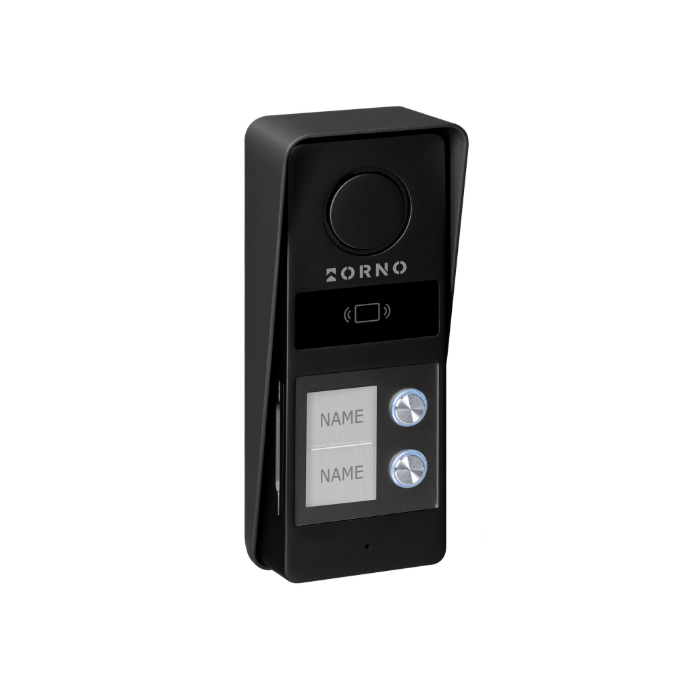

Panel zewnętrzny:

• liczba przycisków wywołania: 2
• wbudowany czytnik RFID: breloki/karty zbliżeniowe Unique (119-128,6kHz)
• obsługa max. 100 użytkowników
• sterowanie elektrozaczepem: tak, 12V DC max. 350mA (brak w zestawie)
• montaż: natynkowy
• materiał: aluminium
• temperatura pracy: -20°C ...+50°C
• stopień ochrony IPX5
• zasilanie: 12V DC z unifonu
• pobór prądu: <1W (czuwanie), <5W (praca)

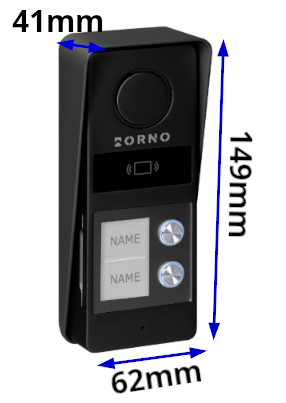

• wymiary panelu: 149 x 62 x 41mm
• waga netto: 0,278kg

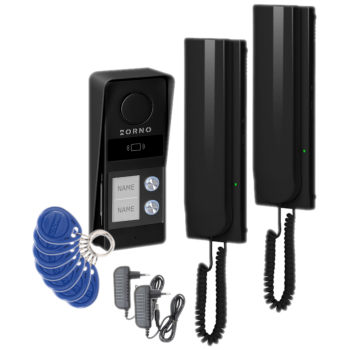

W zestawie:

• panel zewnętrzny Orno OR-DOM-RD-938KD/B - 1 szt;
• daszek ochronny (do panelu zewnętrznego) - 1 szt;
• unifon Orno OR-DOM-RD-937UD/B - 2 szt;
• ramka montażowa (do unifonu) - 2 szt;
• zasilacz 15V DC 1A - 2 szt;
• breloki zbliżeniowe - 7 szt. (5 szt. dla użytkowników, 2 szt. administratora)
• akcesoria montażowe;
• instrukcja.
