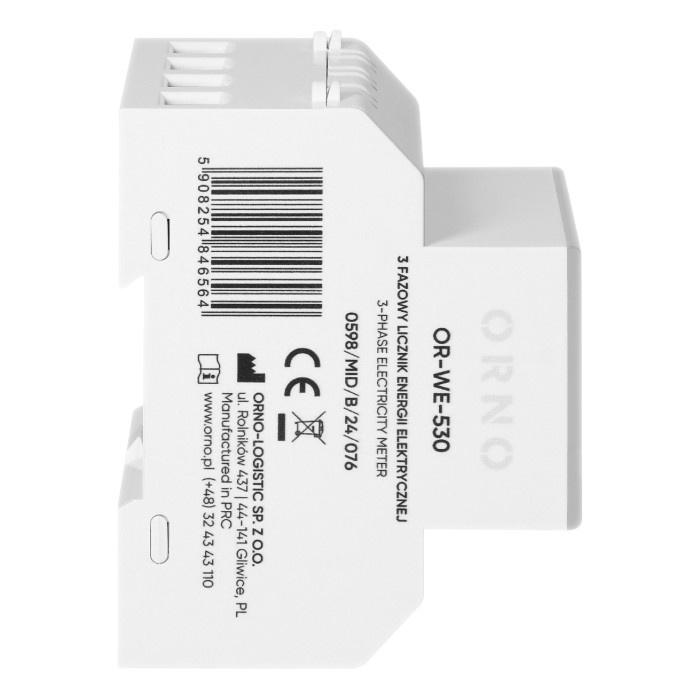

3-FAZOWY LICZNIK ENERGII ORNO OR-WE-530 WIELOTARYFOWY MID NA SZYNĘ DIN RS485

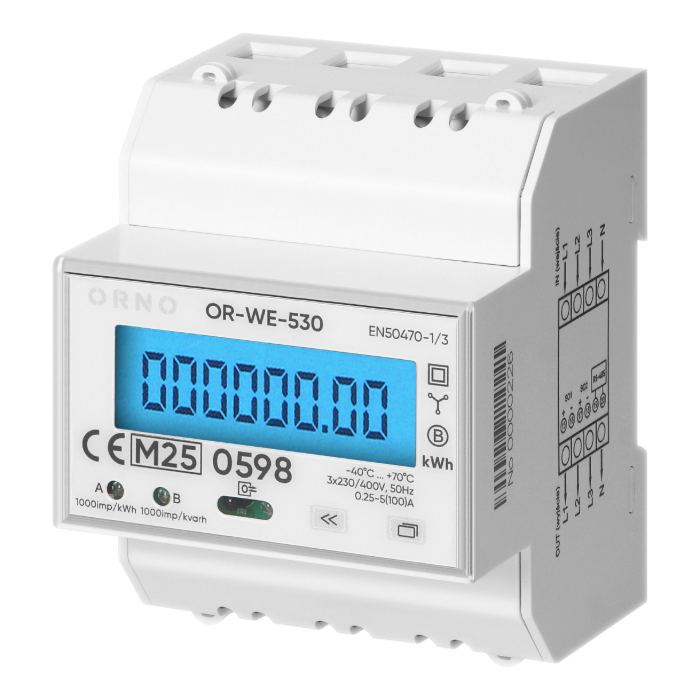

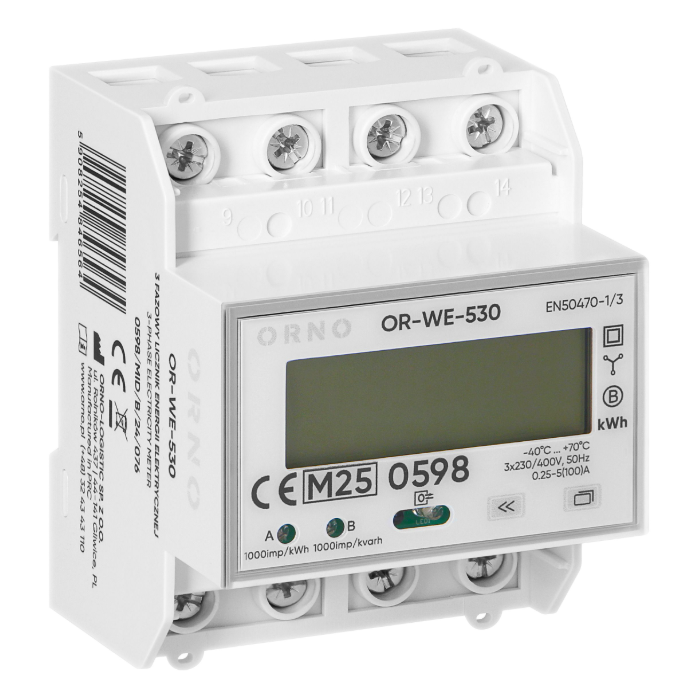

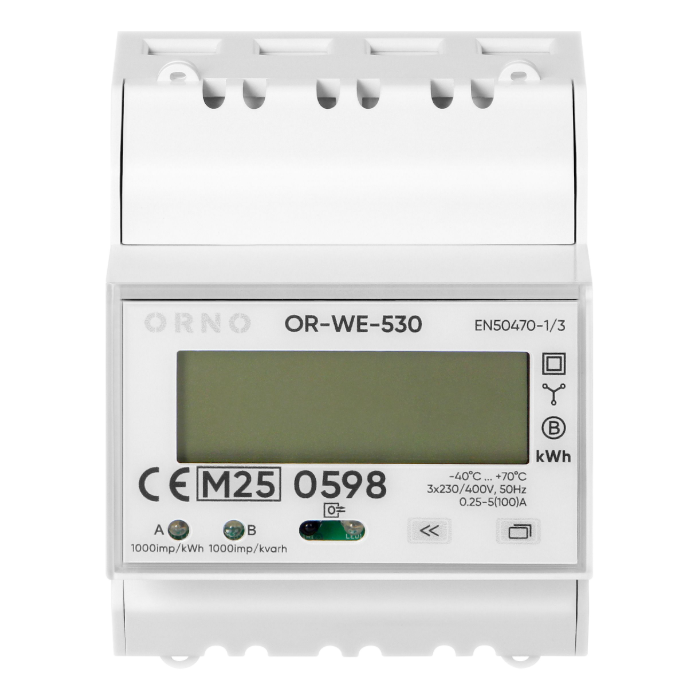

Licznik 3-fazowy energii Orno OR-WE-530 z podświetlanym na niebiesko wyświetlaczem LCD, służy do bezpośredniego pomiaru mocy czynnej w układzie trójfazowym (w jednostkach metrycznych - kWh). Wyposażono go baterię Li-Ion umożliwiającą podtrzymanie pamięci.

Licznik jest wielotaryfowy, a więc automatycznie rejestruje zużycie energii w różnych strefach czasowych zgodnie ze zdefiniowaną taryfą.

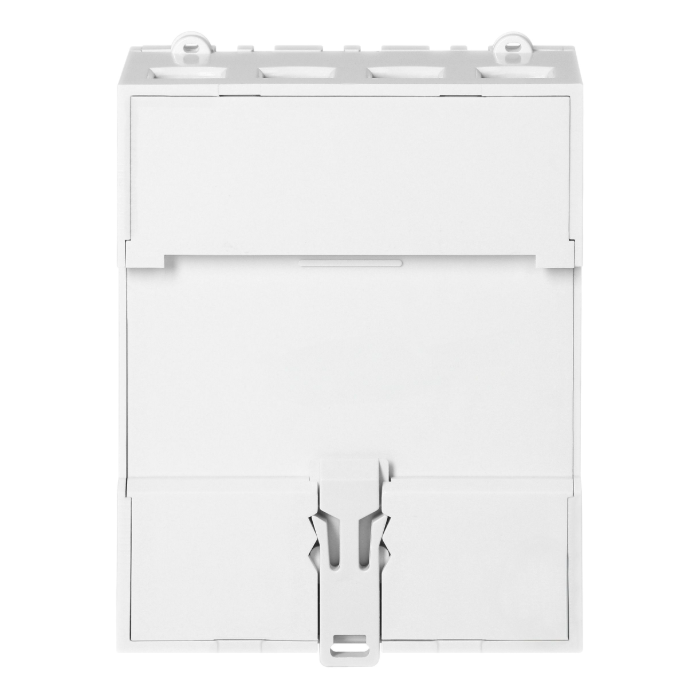

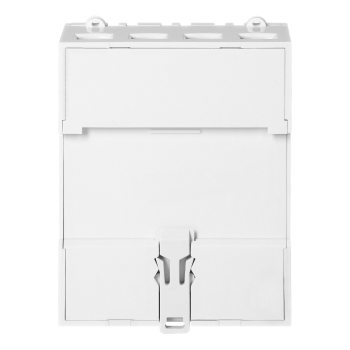

Licznik zamontujesz na szynie DIN.

Na czym polega jego działanie?

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie pokazuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Suma impulsów z 3 faz sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną a jej wartość wskazywana jest przez wyświetlacz LCD (6+2).

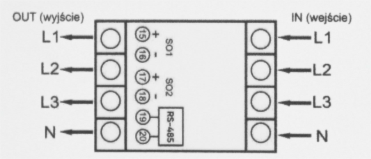

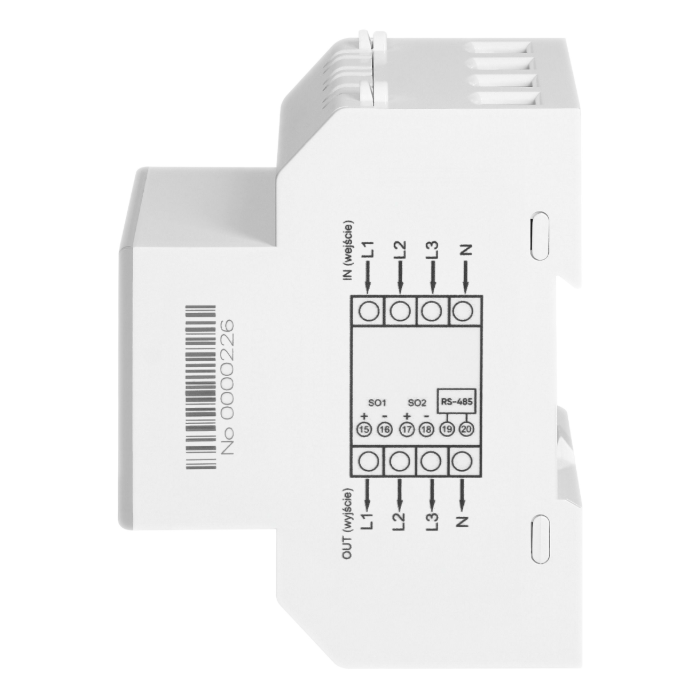

Schemat podłączenia:

Legenda:

Specyfikacja techniczna:

• wyświetlacz: LCD 6+2 = 123456.12  (niebieskie podświetlenie)
• klasa dokładności: 1
• szerokość impulsu: 90ms (modulowany)
• napięcie wyjścia impulsowego: 12-27V DC
• prąd wyjścia impulsowego: ≤27mA
• stała licznika: 1000imp/kWh
• wyjście impulsowe S0 typu otwarty kolektor
• moc czynna pobierana i odbierana
• port IR
• protokół RS485, Modbus-RTU
• temperatura pracy: -40°C ...+70°C
• wilgotność: max. ≤95%
• stopień ochrony: IP51
• materiał: PBT / PC
• max. przekrój przewodów przyłączeniowych: 35mm2

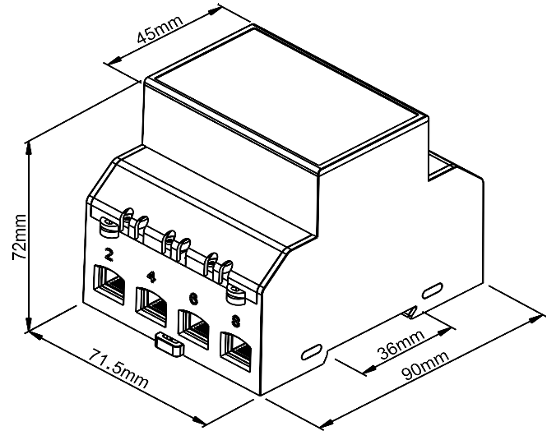

• montaż na szynie DIN TH-35 (szerokość 4 modułów)
• podtrzymanie pamięci: bateria Li-Ion
• prąd bazowy (Ib): 5A
• prąd minimalny (lmin): 0,25A
• prąd rozruchowy (Ist): 0,02A
• prąd maksymalny (Imax): 100A
• napięcie znamionowe: 3x230/400V~
• częstotliwość: 50Hz
• pobór własny licznika: <12VA <1W

Oznaczenia:

• Prąd bazowy (5A): wartość prądu, przy którym procentowy błąd pomiarowy jest bliski zeru
• Prąd maksymalny (100A) - stałe, maksymalne obciążenie licznika (podawane dla 1 fazy)
• Prąd minimalny (0,25A) - najniższa wartość prądu obciążenia, którą licznik rejestruje zgodnie z normą
• Prąd rozruchowy (0,02A) - najniższa wartość prądu obciążenia, którą licznik wykrywa i rejestruje

W zestawie:

• licznik 3-fazowy Orno OR-WE-530 - 1 szt;
• instrukcja.
